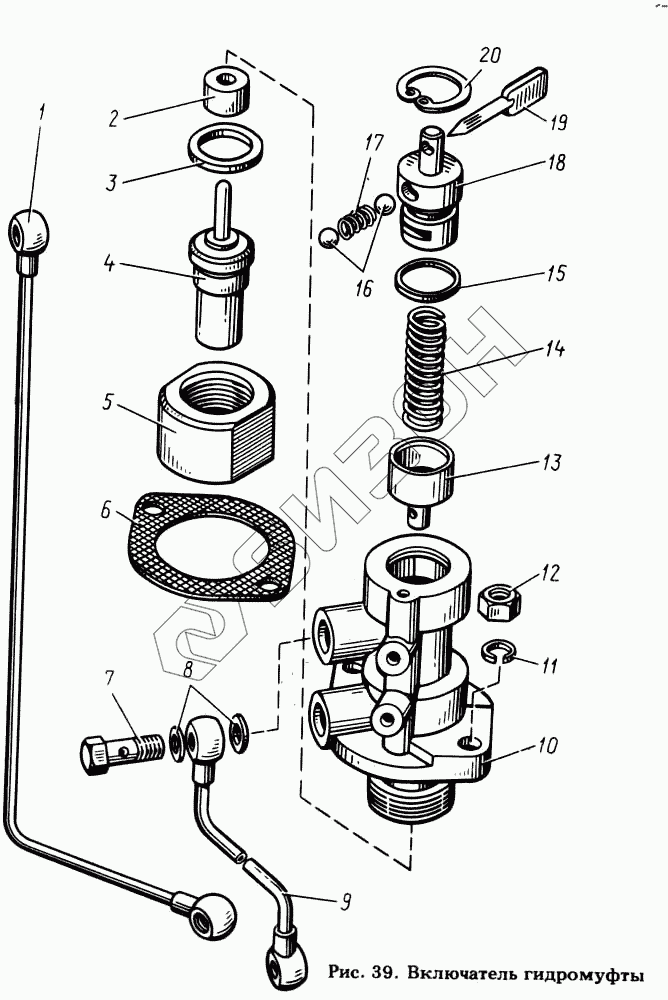

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Выключатель гидромуфты
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1319010-10 | 8423.1319010-10 | Включатель гидромуфты в сборе |
Загрузка ...
|
|
| 1 | 8421319140 | Трубка отводящая |
Загрузка ...
|
|
| 2 | 8423.1319036 | Прокладка уплотнительная |
Загрузка ...
|
|
| 3 | 312798-П | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | ТС108-1306090-21 | Элемент термосиловой |
Загрузка ...
|
|
| 5 | 8423.1319030 | Гайка |
Загрузка ...
|
|
| 6 | 842.1319062 | Прокладка корпуса |
Загрузка ...
|
|
| 7 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 8 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 9 | 842.1319120 | Трубка подводящая |
Загрузка ...
|
|
| 10 | 842.1319020 | Корпус включателя |
Загрузка ...
|
|
| 11 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 12 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 13 | 842.1319034 | Золотник включателя |
Загрузка ...
|
|
| 14 | 842.1319038 | Пружина возвратная |
Загрузка ...
|
|
| 15 | 25.1112661 | Кольцо 014-020-36-1-1 |
Загрузка ...
|
|
| 16 | 201-1015466 | Шарик фиксатора |
Загрузка ...
|
|
| 17 | 842.1319053 | Пружина |
Загрузка ...
|
|
| 18 | 842.1319042 | Пробка переключения режимов |
Загрузка ...
|
|
| 19 | 841.1319046 | Рычаг переключающий |
Загрузка ...
|
|
| 20 | 240Н-1118034 | Кольцо пружинное упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
