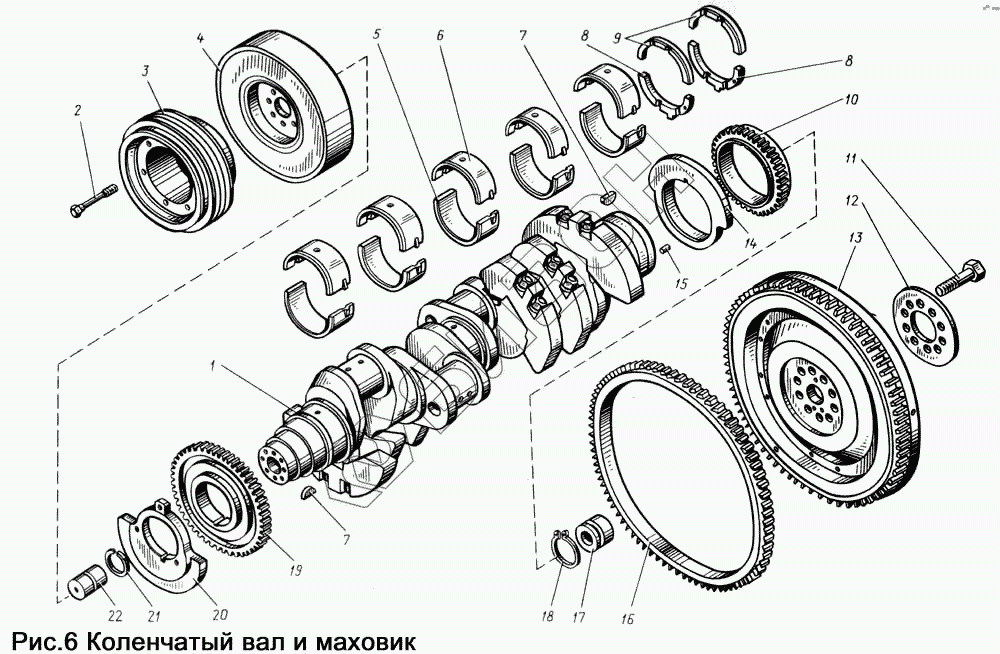

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Коленчатый вал и маховик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1000102-Р1 842.1000102-Р1 Вкладыши коренных подшипников 1-го ремонтного размера (комплект)
Загрузка ...
842.1000102-Р2 842.1000102-Р2 Вкладыши коренных подшипников 2-го ремонтного размера (комплект)
Загрузка ...
842.1000102-Р3 842.1000102-Р3 Вкладыши коренных подшипников 3-го ремонтного размера (комплект)
Загрузка ...
842.1000102 842.1000102 Вкладыши коренных подшипников, комплект
Загрузка ...
8423.1000107 8423.1000107 Вал коленчатый с коренными и шатунными вкладышами, комплект
Загрузка ...
1 842.1005015 Вал коленчатый в сборе
Загрузка ...
2 840.1005062-10 Болт крепления шкива
Загрузка ...
3 8423.1005061-20 Шкив
Загрузка ...
4 840.1005070 Гаситель крутильных колебаний
Загрузка ...
5 840.1005171 Вкладыш нижний
Загрузка ...
6 840.1005170 Вкладыш верхний
Загрузка ...
8 840.1005194-10 Полукольцо упорного подшипника нижнее
Загрузка ...
9 840.1005193 Полукольцо упорного подшипника верхнее
Загрузка ...
10 841.1011240 Шестерня привода масляного насоса
Загрузка ...
11 840.1005023 Болт крепления маховика
Загрузка ...
12 840.1005128 Пластина
Загрузка ...
13 8423.1005115-10 Маховик
Загрузка ...
14 8423.1005027 Противовес задний
Загрузка ...
15 313465-П Штифт
Загрузка ...
16 842.1005125-10 Обод зубчатый
Загрузка ...
17 842.1005121 Втулка установочная
Загрузка ...
18 840.1005122 Кольцо упорное
Загрузка ...
19 840.1005030 Шестерня распределительная
Загрузка ...
20 8423.1005026 Противовес
Загрузка ...
21 840.1005526 Кольцо упорное
Загрузка ...
22 840.1005525 Вставка коленчатого вала
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
