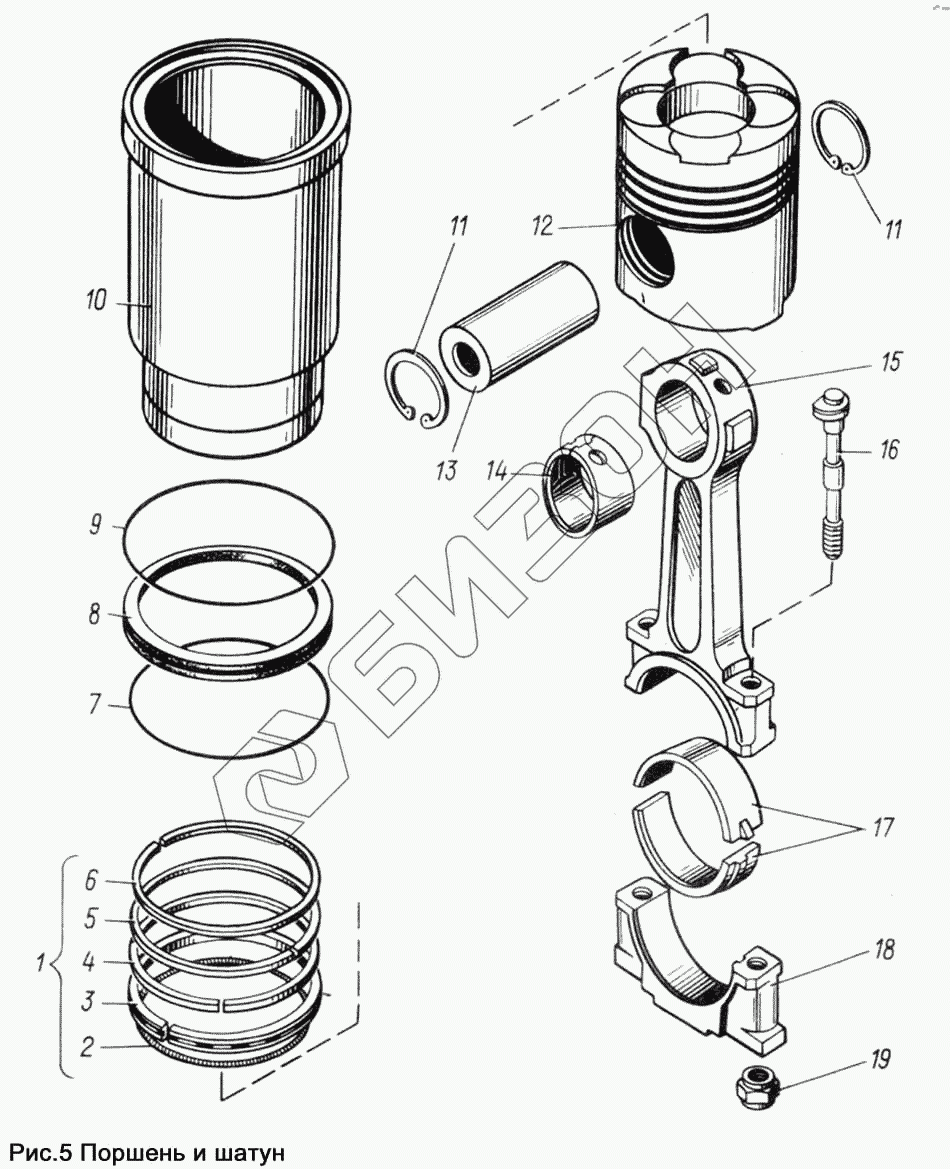

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Поршень и шатун
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 842.1000104-Р1 | 842.1000104-Р1 | Вкладыши шатуна 1-го ремонтного размера (комплект) |
Загрузка ...
|
|
| 842.1000104-Р2 | 842.1000104-Р2 | Вкладыши шатуна 2-го ремонтного размера (комплект) |
Загрузка ...
|
|
| 842.1000104-Р3 | 842.1000104-Р3 | Вкладыши шатуна 3-го ремонтного размера (комплект) |
Загрузка ...
|
|
| 842.1000104 | 842.1000104 | Вкладыши шатуна, комплект |
Загрузка ...
|
|
| 8401.1000128-10 | 8401.1000128-10 | Гильза, поршень, поршневой палец, поршневые и уплотнительные кольца, комплект |
Загрузка ...
|
|
| 8401.1004045 | 8401.1004045 | Шатун в сборе |
Загрузка ...
|
|
| 840.1004005 | 840.1004005 | Болт и гайка шатуна, комплект |
Загрузка ...
|
|
| 1 | 8401.1004002 | Комплект поршневых колец |
Загрузка ...
|
|
| 2 | 840.1004038 | Расширитель маслосъемного кольца |
Загрузка ...
|
|
| 3 | 840.1004035 | Кольцо маслосъемное |
Загрузка ...
|
|
| 4 | 8401.1004025 | Кольцо компрессионное |
Загрузка ...
|
|
| 5 | 8401.1004032-01 | Кольцо компрессионное второе |
Загрузка ...
|
|
| 6 | 840.1004030 | Кольцо компрессионное верхнее |
Загрузка ...
|
|
| 7 | 25 3111 6594 | Кольцо 150-155-25-2-5 |
Загрузка ...
|
|
| 8 | 840.1002040 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 2531116381 | Кольцо уплотнитель-ное 160-170-58-2-5 |
Загрузка ...
|
|
| 10 | 840.1002021-10 | Гильза цилиндра |
Загрузка ...
|
|
| 11 | 8401.1004022 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 12 | 8401.1004015 | Поршень |
Загрузка ...
|
|
| 13 | 8401.1004020 | Палец поршневой |
Загрузка ...
|
|
| 14 | 8401.1004052-01 | Втулка шатуна |
Загрузка ...
|
|
| 15 | 8401.1004050 | Крышка шатуна |
Загрузка ...
|
|
| 16 | 840.1004062 | Болт крышки шатуна |
Загрузка ...
|
|
| 17 | 840.1004058 | Вкладыш нижней головки шатуна |
Загрузка ...
|
|
| 18 | 8401.1004055 | Крышка шатуна |
Загрузка ...
|
|
| 19 | 840.1004064 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
