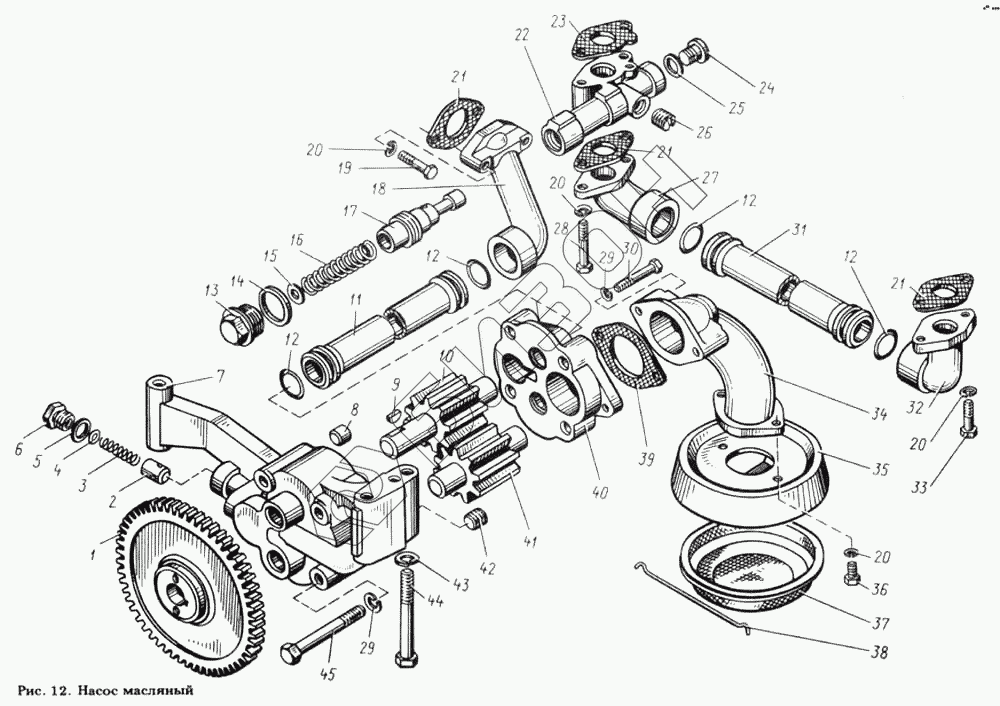

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Масляный насос
1
2
3
4
5
6
7
8
10
11
13
14
15
16
17
18
20
20
20
20
21
21
21
22
23
24
25
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8421.1011014 | 8421.1011014 | Насос масляный в сборе |
Загрузка ...
|
|
| 840.1011054 | 840.1011054 | Клапан системы смазки сливной в сборе |
Загрузка ...
|
|
| 842.1011398 | 842.1011398 | Трубка всасывающая с заборником |
Загрузка ...
|
|
| 1 | 840.1011230 | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 2 | 840.1011364 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | 840.1011058 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 4 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 5 | 204-1011371 | Прокладка пробки |
Загрузка ...
|
|
| 6 | 204-1011370-Б | Пробка клапана |
Загрузка ...
|
|
| 7 | 841.1011018 | Корпус насоса |
Загрузка ...
|
|
| 8 | 840.1011034 | Втулка |
Загрузка ...
|
|
| 10 | 841.1011045 | Шестерня ведущая насоса |
Загрузка ...
|
|
| 11 | 842.1011350-10 | Трубка отводящая |
Загрузка ...
|
|
| 13 | 840.1011370 | Пробка |
Загрузка ...
|
|
| 14 | 312330-П | Прокладка |
Загрузка ...
|
|
| 15 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 16 | 840.1011057 | Пружина клапана |
Загрузка ...
|
|
| 17 | 840.1011055 | Клапан |
Загрузка ...
|
|
| 18 | 842.1011293 | Фланец задний |
Загрузка ...
|
|
| 20 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 840.1011366 | Прокладка |
Загрузка ...
|
|
| 22 | 840.1011060 | Корпус клапана |
Загрузка ...
|
|
| 23 | 840.1011544 | Прокладка корпуса |
Загрузка ...
|
|
| 24 | 316107-П2 | Пробка |
Загрузка ...
|
|
| 25 | 312630-П | Шайба |
Загрузка ...
|
|
| 27 | 842.1011415 | Фланец отводящей трубки |
Загрузка ...
|
|
| 28 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 29 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 30 | 201687-П29 | Болт |
Загрузка ...
|
|
| 31 | 842.1011406-10 | Трубка отводящая |
Загрузка ...
|
|
| 32 | 842.1011356 | Фланец отводящей трубки |
Загрузка ...
|
|
| 33 | 200272-П29 | Болт |
Загрузка ...
|
|
| 34 | 842.1011400 | Трубка всасывающая |
Загрузка ...
|
|
| 35 | 840.1011300 | Чашка заборника в оборе |
Загрузка ...
|
|
| 36 | 201452-П29 | Болт |
Загрузка ...
|
|
| 37 | 204А-1011310-В | Сетка заборника в сборе |
Загрузка ...
|
|
| 38 | 204А-1011318-Б | Крючок крепления сетки |
Загрузка ...
|
|
| 39 | 840.1011296-10 | Прокладка фланца |
Загрузка ...
|
|
| 40 | 842.1011019 | Крышка насоса |
Загрузка ...
|
|
| 41 | 840.1011032-10 | Шестерня ведомая насоса |
Загрузка ...
|
|
| 43 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
