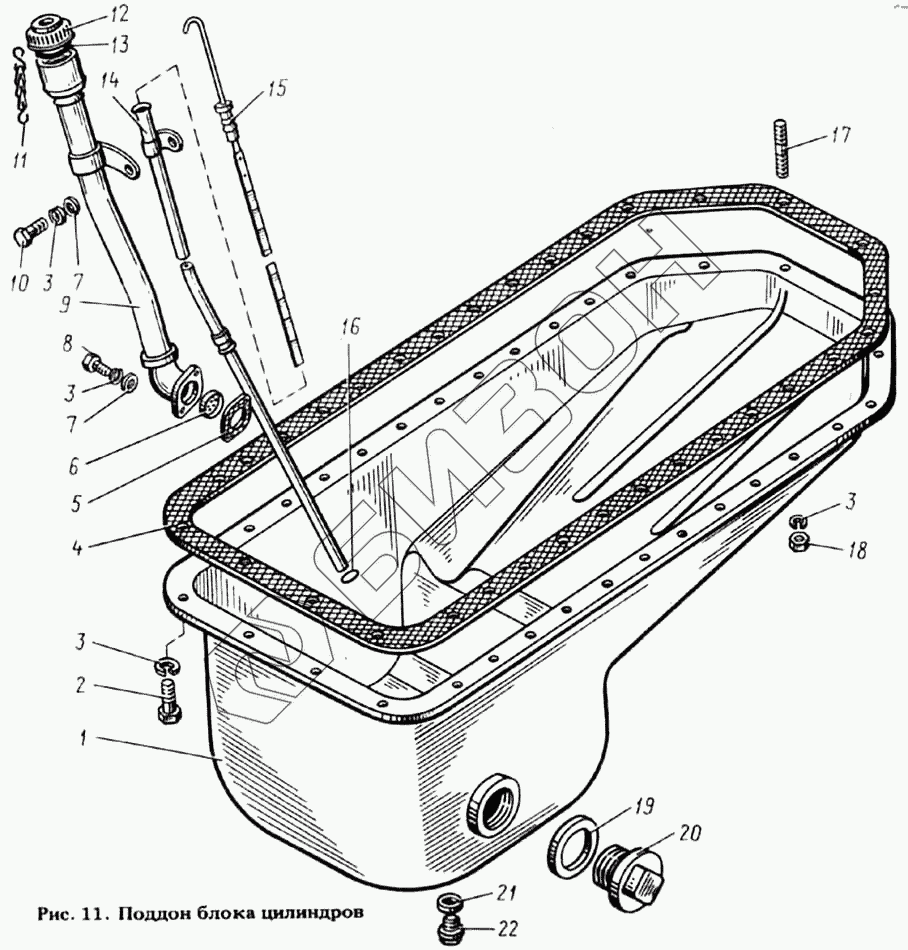

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Поддон блока цилиндров
1
2
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1009080 | 840.1009080 | Уплотнитель указателя |
Загрузка ...
|
|
| 1 | 8423.1009010 | Поддон в сборе |
Загрузка ...
|
|
| 2 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 3 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 4 | 842.1009072 | Прокладка поддона |
Загрузка ...
|
|
| 5 | 841.1002513 | Прокладка патрубка |
Загрузка ...
|
|
| 6 | 840.1009144 | Сетка патрубка |
Загрузка ...
|
|
| 7 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 8 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 9 | 8423.1009132 | Патрубок маслоналивной |
Загрузка ...
|
|
| 10 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 11 | 201-1114064-А | Цепочка крышки |
Загрузка ...
|
|
| 12 | 201-1114060-А | Крышка головки маслозаливного патрубка в сборе |
Загрузка ...
|
|
| 13 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
Загрузка ...
|
|
| 14 | 8423.1009059 | Трубка указателя |
Загрузка ...
|
|
| 15 | 8423.1009050-20 | Указатель уровня масла |
Загрузка ...
|
|
| 17 | 216526-П29 | Шпилька |
Загрузка ...
|
|
| 18 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 19 | 312616-П | Прокладка |
Загрузка ...
|
|
| 20 | 316155-П2 | Пробка |
Загрузка ...
|
|
| 21 | 312473-П | Прокладка |
Загрузка ...
|
|
| 22 | 316109-П29 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
