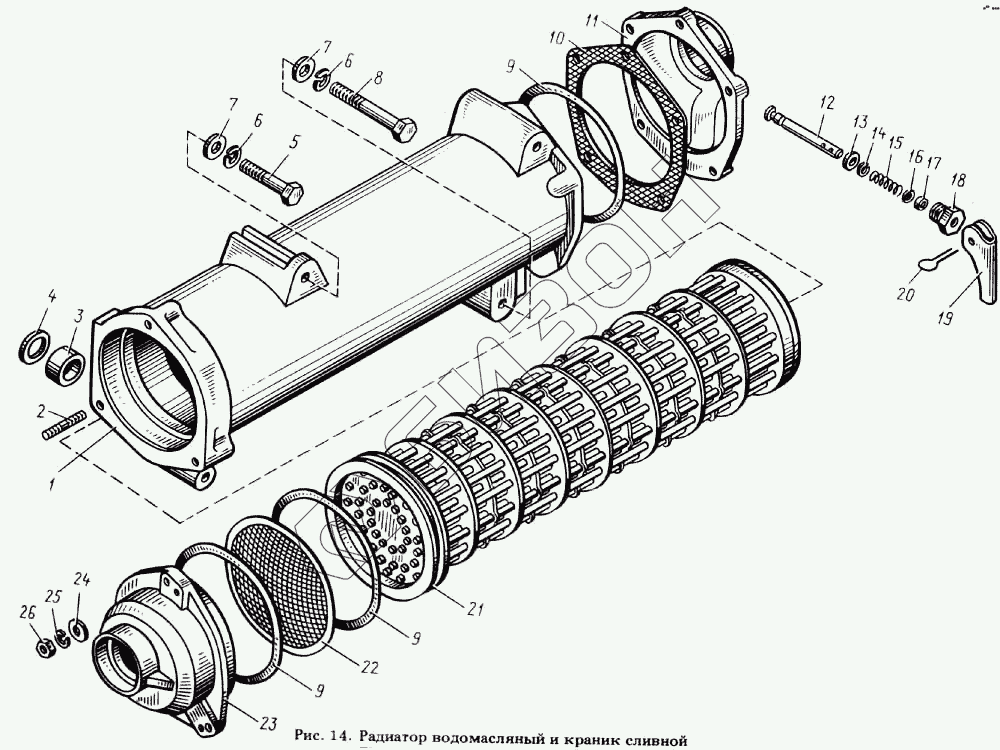

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Радиатор водомасляный и краник
1
2
3
5
6
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 842.1013708 | 842.1013708 | Крышка задняя со сливным краном в сборе |
Загрузка ...
|
|
| 842.1013600-10 | 842.1013600-10 | Радиатор водомасляный единый в сборе |
Загрузка ...
|
|
| 842.1013620 | 842.1013620 | Корпус радиатора в сборе |
Загрузка ...
|
|
| 1 | 842.1013622 | Корпус радиатора |
Загрузка ...
|
|
| 2 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 3 | 840.1013630 | Втулка корпуса |
Загрузка ...
|
|
| 5 | 200407-П29 | Болт |
Загрузка ...
|
|
| 6 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 8 | 200411-П29 | Болт |
Загрузка ...
|
|
| 9 | 25 3111 6308 | Кольцо 130-140-46-2-5 |
Загрузка ...
|
|
| 10 | 842.1013712 | Прокладка |
Загрузка ...
|
|
| 11 | 842.1013710 | Крышка задняя |
Загрузка ...
|
|
| 12 | 240-1305032 | Стержень крана |
Загрузка ...
|
|
| 13 | 240-1305025 | Клапан в сборе |
Загрузка ...
|
|
| 14 | 240-1305044 | Кольцо запорное |
Загрузка ...
|
|
| 15 | 240-1305030-Б | Пружина крана |
Загрузка ...
|
|
| 16 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 17 | 240-1305036 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 240-1305041 | Гайка нажимная |
Загрузка ...
|
|
| 19 | 841.1305028 | Рычаг |
Загрузка ...
|
|
| 20 | 258039-П29 | Шплинт |
Загрузка ...
|
|
| 21 | 841.1013650 | Элемент охлаждающий |
Загрузка ...
|
|
| 22 | 842.1013700 | Сетка защитная |
Загрузка ...
|
|
| 23 | 841.1013694 | Крышка передняя |
Загрузка ...
|
|
| 24 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 25 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 26 | 250511-П29 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
