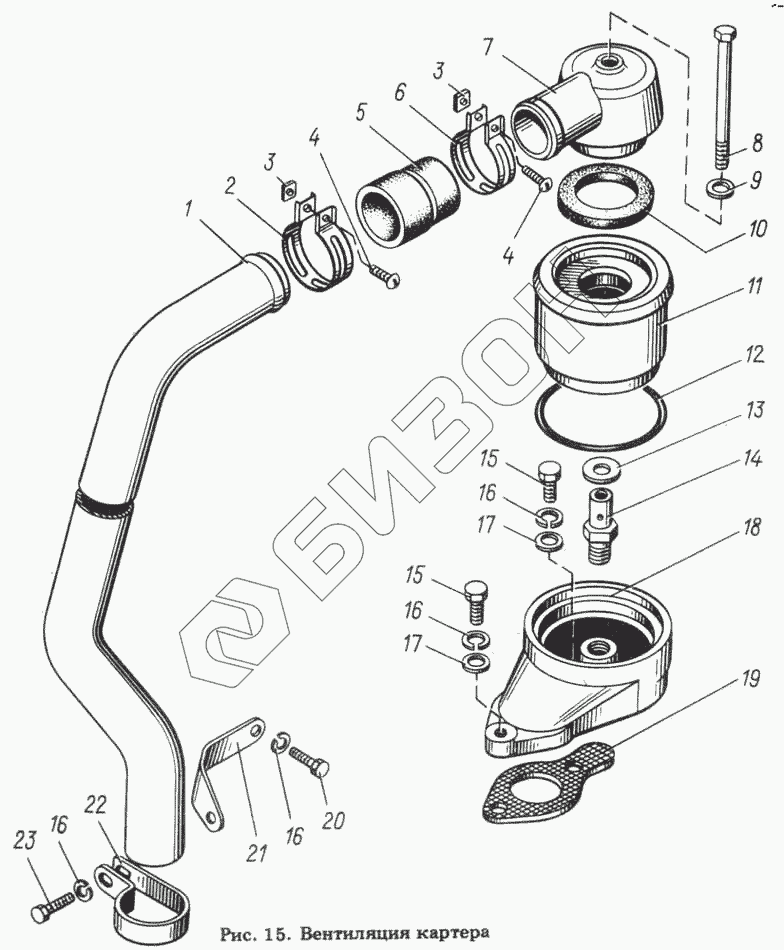

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Вентиляция картера
1
2
3
3
4
4
5
6
7
8
9
10
11
13
14
15
15
16
16
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1014100 | 8423.1014100 | Сапун в сборе |
Загрузка ...
|
|
| 1 | 8421.1014149 | Труба отвода газов |
Загрузка ...
|
|
| 2 | 288015-П29 | Хомут |
Загрузка ...
|
|
| 3 | 251086-П29 | Гайка М5 |
Загрузка ...
|
|
| 4 | 220086-П29 | Винт М5х30 |
Загрузка ...
|
|
| 5 | 8423.1014138 | Патрубок переходный |
Загрузка ...
|
|
| 6 | 288013-П29 | Хомут |
Загрузка ...
|
|
| 7 | 841.1014142 | Крышка сапуна |
Загрузка ...
|
|
| 8 | 310031-П29 | Болт |
Загрузка ...
|
|
| 9 | 312638-П | Шайба |
Загрузка ...
|
|
| 10 | 840.1014136 | Прокладка крышки |
Загрузка ...
|
|
| 11 | 840.1014107 | Стакан сапуна наружный в сборе |
Загрузка ...
|
|
| 13 | 312316-П | Шайба |
Загрузка ...
|
|
| 14 | 840.1014129 | Штуцер сливной |
Загрузка ...
|
|
| 15 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 16 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 18 | 8423.1014182 | Корпус сапуна |
Загрузка ...
|
|
| 19 | 8423.1014128 | Прокладка сапуна |
Загрузка ...
|
|
| 20 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 21 | 8421.1014145 | Кронштейн |
Загрузка ...
|
|
| 22 | 841.1014566 | Кляммер |
Загрузка ...
|
|
| 23 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
