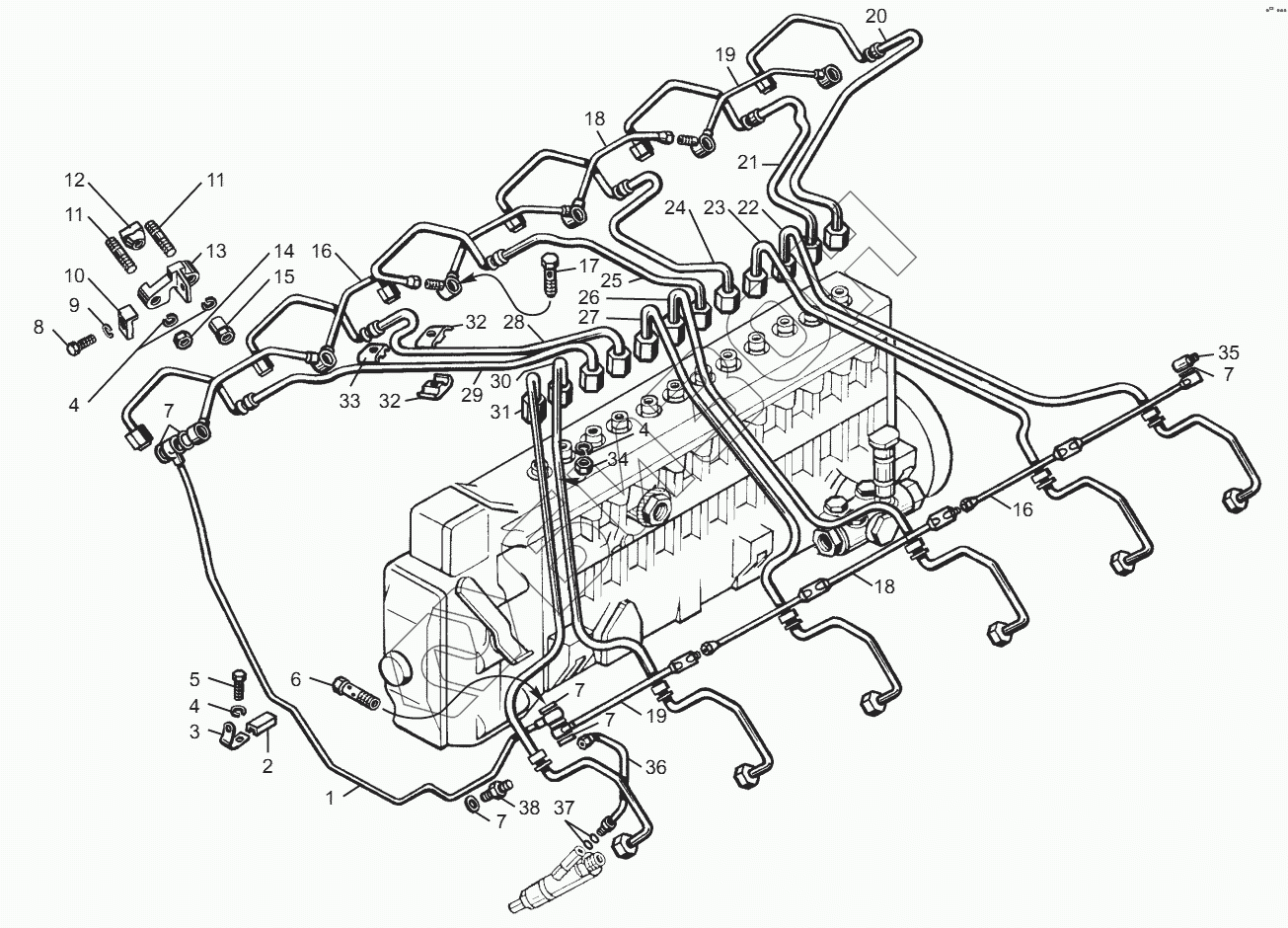

Графический каталог запасных частей к технике: ЯМЗ-850.10. Топливные трубопроводы высокого давления
1
2
3
4
4
4
5
6
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1112406-10 | 840.1112406-10 | Трубка высокого давления |
Загрузка ...
|
|
| 840.1112416-10 | 840.1112416-10 | Трубка топливная высокого давления в сборе |
Загрузка ...
|
|
| 1 | 840.1104370-01 | Трубка дренажная форсунок в сборе |
Загрузка ...
|
|
| 2 | 240-1104337 | Прокладка кляммера |
Загрузка ...
|
|
| 3 | 315466-П29 | Кляммер |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 6 | 310239-П29 | Болт |
Загрузка ...
|
|
| 7 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 8 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 9 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 10 | 240-1104358 | Колодка крепления топливной трубки |
Загрузка ...
|
|
| 11 | 261527-П29 | Шпилька крепления фланца |
Загрузка ...
|
|
| 12 | 240-1104344-А | Уплотнитель |
Загрузка ...
|
|
| 13 | 840.1112546 | Фланец |
Загрузка ...
|
|
| 14 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 15 | 840.1112548 | Гайка специальная |
Загрузка ...
|
|
| 16 | 840.1104373-20 | Трубка топливная дренажная |
Загрузка ...
|
|
| 17 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 18 | 840.1104374-20 | Трубка топливная дренажная |
Загрузка ...
|
|
| 19 | 840.1104376-20 | Трубка топливная дренажная короткая |
Загрузка ...
|
|
| 20 | 840.1112400-10 | Трубка топливная высокого давления 1-ой секция |
Загрузка ...
|
|
| 21 | 840.1112410-10 | Трубка топливная высокого давления 2-ой секции |
Загрузка ...
|
|
| 22 | 840.1112420-10 | Трубка топливная высокого давления 3-ей секции |
Загрузка ...
|
|
| 23 | 840.1112430-10 | Трубка топливная высокого давления 4-ой секции |
Загрузка ...
|
|
| 24 | 840.1112440-10 | Трубка топливная высокого давления 5-ой секции |
Загрузка ...
|
|
| 25 | 840.1112450-10 | Трубка топливная высокого давления 6-ой секции |
Загрузка ...
|
|
| 26 | 840.1112460-10 | Трубка топливная высокого давления 7-ой секции |
Загрузка ...
|
|
| 27 | 840.1112470-10 | Трубка топливная высокого давления 8-ой секции |
Загрузка ...
|
|
| 28 | 840.1112480-10 | Трубка топливная высокого давления 9-ой секции |
Загрузка ...
|
|
| 29 | 840.1112490-10 | Трубка топливная высокого давления 10-ой секции |
Загрузка ...
|
|
| 30 | 840.1112500-10 | Трубка топливная высокого давления 11-ой секции |
Загрузка ...
|
|
| 31 | 840.1112510-10 | Трубка топливная высокого давления 12-ой секции |
Загрузка ...
|
|
| 32 | 840.1112528 | Скоба |
Загрузка ...
|
|
| 33 | 840.1112522 | Колодка |
Загрузка ...
|
|
| 34 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 35 | 840.1104349 | Наконечник |
Загрузка ...
|
|
| 36 | 840.1104361-10 | Трубка форсунки дренажная |
Загрузка ...
|
|
| 37 | 238-1723026 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 840.1104918 | Ниппель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
