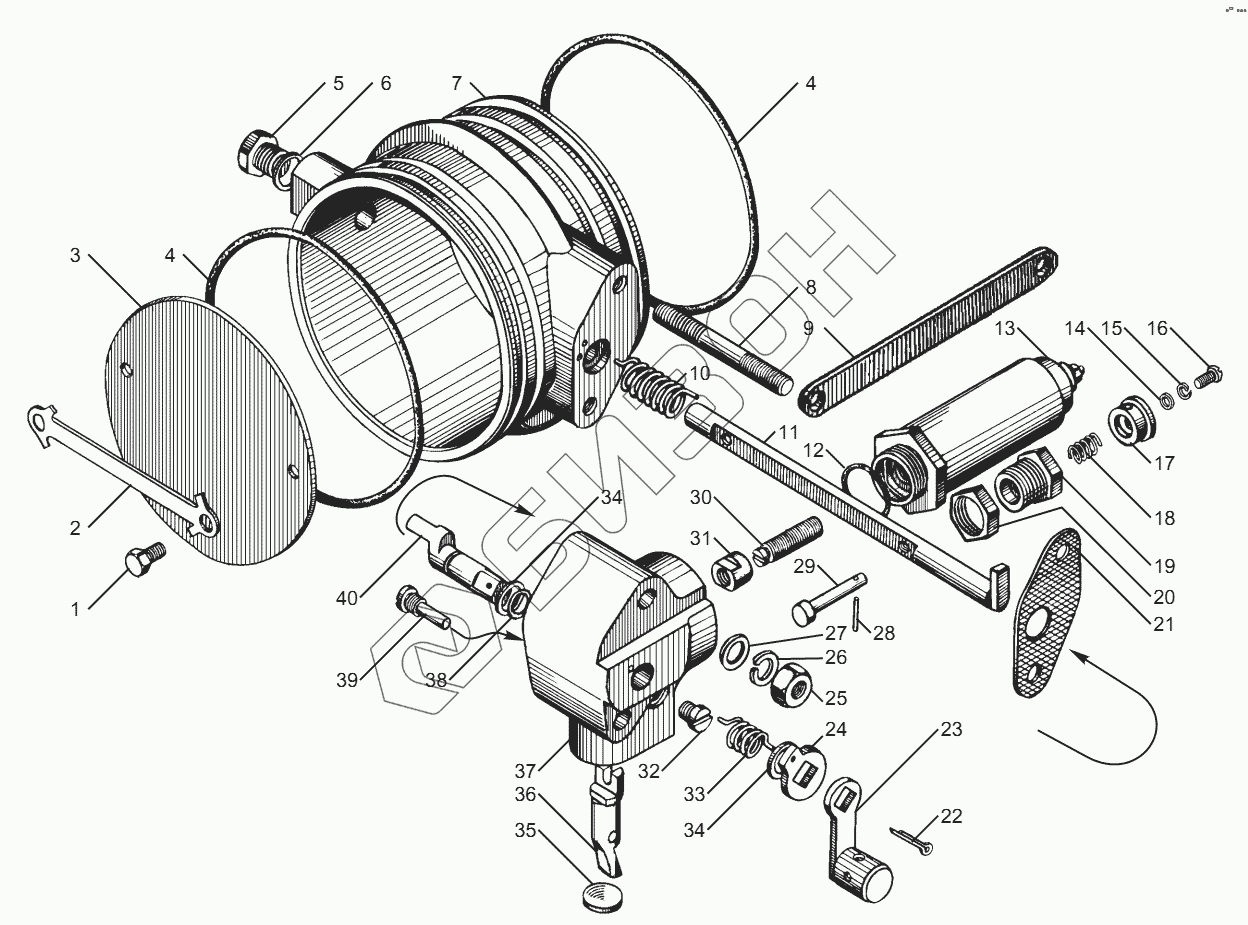

Графический каталог запасных частей к технике: ЯМЗ-850.10. Заслонка аварийного останова
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8401.1030155 | 8401.1030155 | Электромагнит со штоком в сборе |
Загрузка ...
|
|
| 8401.1030230 | 8401.1030230 | Заслонка аварийного останова двигателя в сборе |
Загрузка ...
|
|
| 8401.1030160 | 8401.1030160 | Кнопка в сборе |
Загрузка ...
|
|
| 8401.1030236 | 8401.1030236 | Корпус заслонки со шпильками в сборе |
Загрузка ...
|
|
| 1 | 201416-П29 | Болт М6х12 |
Загрузка ...
|
|
| 2 | 8401.1030246 | Пластина замковая |
Загрузка ...
|
|
| 3 | 8401.1030244 | Заслонка |
Загрузка ...
|
|
| 4 | 2531116299 | Кольцо уплотнительное 108-115-46-2-5 |
Загрузка ...
|
|
| 5 | 310238-П29 | Болт |
Загрузка ...
|
|
| 6 | 312349-П | Шайба |
Загрузка ...
|
|
| 7 | 8401.1030238 | Корпус заслонки |
Загрузка ...
|
|
| 8 | 310444-П29 | Шпилька |
Загрузка ...
|
|
| 9 | 8401.1030248 | Пластина |
Загрузка ...
|
|
| 10 | 8401.1030242 | Пружина |
Загрузка ...
|
|
| 11 | 8401.1030240 | Ось заслонки |
Загрузка ...
|
|
| 12 | 238Н-1723031 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 4573746669 | Электромагнит РС-336-02 |
Загрузка ...
|
|
| 14 | 252008-П | Шайба 3 |
Загрузка ...
|
|
| 15 | 4598166022 | Шайба 3 |
Загрузка ...
|
|
| 16 | 220000-П29 | Винт М3-6gх5 |
Загрузка ...
|
|
| 17 | 8401.1030168 | Кнопка |
Загрузка ...
|
|
| 18 | 8401.1030166 | Пружина |
Загрузка ...
|
|
| 19 | 8401.1030162 | Ввертыш кнопки |
Загрузка ...
|
|
| 20 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 21 | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 22 | 258003-П29 | Шплинт |
Загрузка ...
|
|
| 23 | 8401.1030170 | Рычаг возврата заслонки в сборе |
Загрузка ...
|
|
| 24 | 8401.1030186 | Шайба кривошипа |
Загрузка ...
|
|
| 25 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 26 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 27 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 28 | 258282-П29С | Шплинт |
Загрузка ...
|
|
| 29 | 8401.1030164 | Толкатель |
Загрузка ...
|
|
| 30 | 8401.1030158 | Шток фиксатора |
Загрузка ...
|
|
| 31 | 8401.1030159 | Гайка |
Загрузка ...
|
|
| 32 | 8401.1030180 | Упор фиксатора |
Загрузка ...
|
|
| 33 | 840.1030184 | Пружина кривошипа |
Загрузка ...
|
|
| 34 | 312307-П29 | Шайба |
Загрузка ...
|
|
| 35 | 260305-П29 | Заглушка |
Загрузка ...
|
|
| 36 | 8401.1030176 | Фиксатор |
Загрузка ...
|
|
| 37 | 8401.1030175 | Корпус привода заслонки |
Загрузка ...
|
|
| 38 | 2531112015 | Кольцо 007-010-19-2-1 |
Загрузка ...
|
|
| 39 | 8401.1030178 | Ось фиксатора |
Загрузка ...
|
|
| 40 | 8401.1030182 | Кривошип возврата заслонки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
