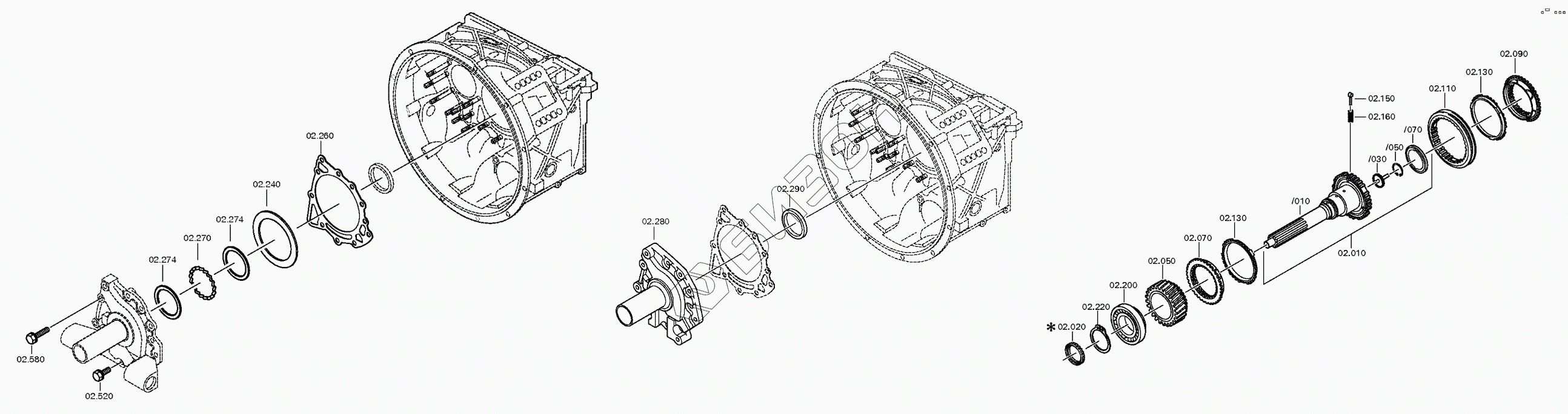

Графический каталог запасных частей к технике: ZF КПП 16S2220TD. ФЛАНЕЦ ПРИСОЕДИНИТЕЛЬНЫЙ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
10
10.30
10.50
10.70
50
70
90
110
130
130
150
160
200
220
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
260
270
274
274
280
290
520
580
Позиция на иллюстрации Заводской номер детали Название детали Цена
10 1316.202.025 Вал первичный
Загрузка ...
10.30 1354.302.019 Pipe
Загрузка ...
10.50 0630.502.027 Retaining ring
Загрузка ...
10.70 0750.101.179 Oil dam
Загрузка ...
50 1316.302.066 Колесо косозубое
Загрузка ...
70 1297.304.523 Корпус муфты синхронизатора
Загрузка ...
90 1297.304.523 Корпус муфты синхронизатора
Загрузка ...
110 1297.304.516 Муфта скользящая
Загрузка ...
130 1297.304.507 Кольцо блокирующее синхронизатора делит.
Загрузка ...
150 1297.304.436 PRESSURE PIECE
Загрузка ...
160 0732.040.409 COMPRSPRING
Загрузка ...
200 0750.117.732 Tarollbearing
Загрузка ...
220 0730.501.598 Retaining ring
Загрузка ...
240 КОЛЬЦО Кольцо регулировочное
Загрузка ...
240 2050.309.094 Shim
Загрузка ...
240 0730.007.489 Shim
Загрузка ...
240 0730.007.488 Shim
Загрузка ...
240 0730.007.487 Shim
Загрузка ...
240 0730.007.486 Shim
Загрузка ...
240 0730.007.485 Shim
Загрузка ...
240 0730.007.484 Shim
Загрузка ...
240 0730.007.483 Shim
Загрузка ...
240 0730.007.482 Shim
Загрузка ...
240 0730.007.481 Shim
Загрузка ...
240 0730.007.480 Shim
Загрузка ...
240 0730.007.479 Shim
Загрузка ...
240 0730.007.136 Shim
Загрузка ...
240 0730.007.135 Shim
Загрузка ...
240 0730.007.134 Shim
Загрузка ...
240 0730.007.133 Shim
Загрузка ...
240 0730.007.132 Shim
Загрузка ...
240 0730.007.131 Shim
Загрузка ...
240 0730.007.130 Shim
Загрузка ...
240 0730.007.129 Shim
Загрузка ...
240 2050.309.034 Shim
Загрузка ...
240 0730.007.128 Shim
Загрузка ...
240 0730.007.127 Shim
Загрузка ...
240 0730.007.126 Shim
Загрузка ...
240 2050.309.065 Shim
Загрузка ...
240 0730.005.749 Shim
Загрузка ...
240 0730.005.748 Shim
Загрузка ...
240 0730.301.503 Кольцо регулировочное
Загрузка ...
240 0730.301.504 Кольцо регулировочное
Загрузка ...
240 0730.301.505 Кольцо регулировочное
Загрузка ...
240 0730.301.506 Кольцо регулировочное
Загрузка ...
260 0501.314.587 Gasket
Загрузка ...
270 1315.302.040 Spacer ring
Загрузка ...
274 0730.150.766 Washer
Загрузка ...
280 1315.302.136 Connplate
Загрузка ...
290 0734.310.387 Shaft seal
Загрузка ...
520 0636.015.685 Болт с головкой шестигранной
Загрузка ...
580 0636.102.270 Болт с головкой шестигранной
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
