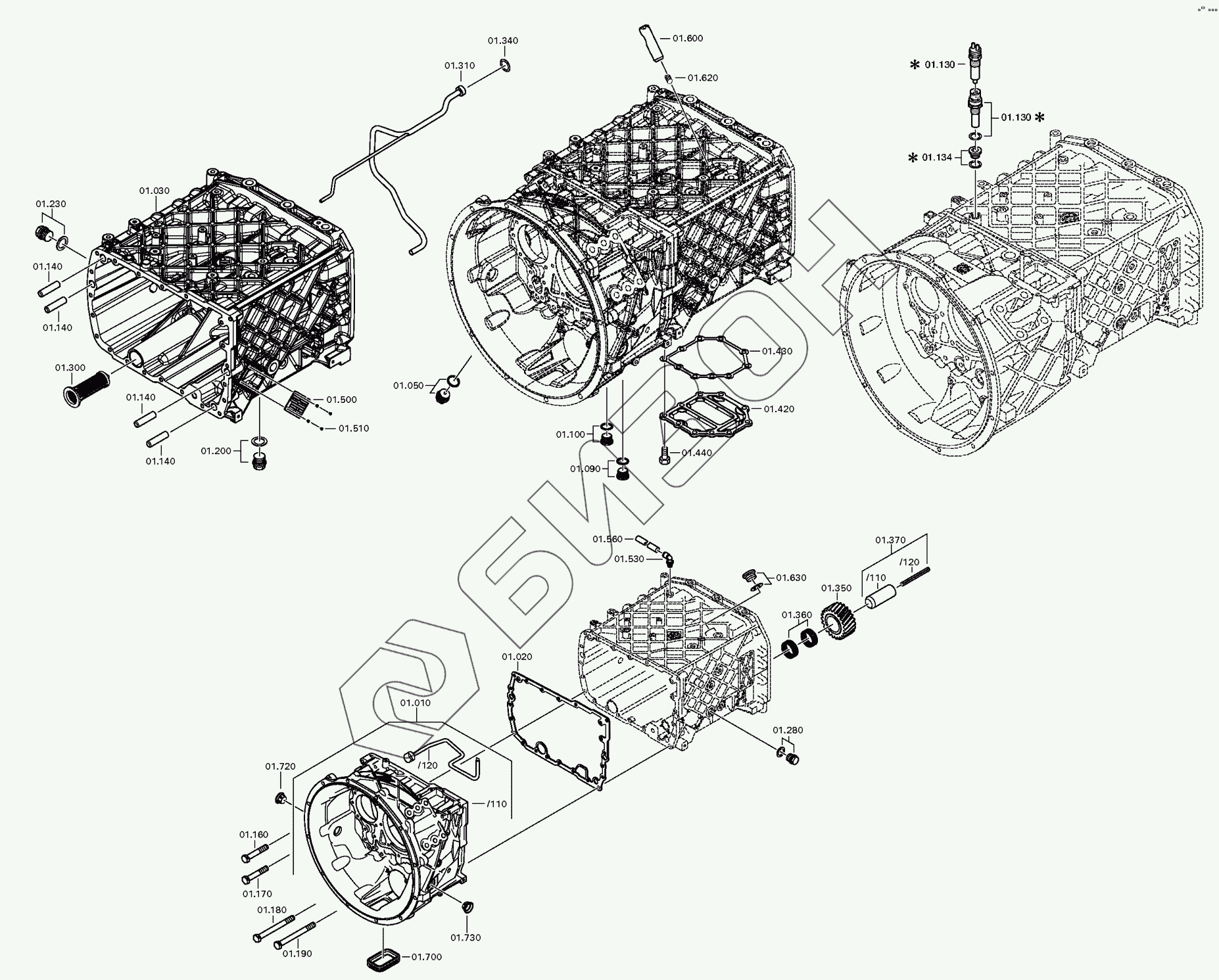

Графический каталог запасных частей к технике: ZF КПП 16S2220TD. КАРТЕР КП
10
10.110
10.120
20
30
50
50
50
90
90
90
100
100
100
130
130
130
130
140
140
140
140
160
170
170
180
190
190
200
200
200
230
230
230
280
280
280
300
310
340
350
350
350
360
370
370.120
420
430
440
500
500
500
500
500
500
500
500
500
510
530
560
600
620
630
630
630
700
720
730
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1316.201.142 | Clutch housing |
Загрузка ...
|
|
| 10.110 | 1316.301.064 | Clutch housing |
Загрузка ...
|
|
| 10.120 | 1315.201.097 | Pipe |
Загрузка ...
|
|
| 20 | 1315.301.233 | Gasket |
Загрузка ...
|
|
| 30 | 1316.201.139 | КОРПУС |
Загрузка ...
|
|
| 50 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 50 | 0736.300.160 | SCREW PLUG |
Загрузка ...
|
|
| 50 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 90 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 90 | 0636.100.824 | Винт запорный |
Загрузка ...
|
|
| 90 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 100 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 100 | 0636.100.824 | Винт запорный |
Загрузка ...
|
|
| 100 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 130 | INDUCTIVE SENSOR | INDUCTIVE SENSOR |
Загрузка ...
|
|
| 130 | 0501.320.073 | INDUCTIVE SENSOR |
Загрузка ...
|
|
| 140 | 0731.201.563 | Cylindrical pin |
Загрузка ...
|
|
| 160 | 0736.300.123 | HEXAGON BOLT |
Загрузка ...
|
|
| 170 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 170 | 0736.300.123 | HEXAGON BOLT |
Загрузка ...
|
|
| 180 | 0736.300.119 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 190 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 190 | 0736.300.119 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 200 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 200 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 200 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 230 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 230 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 230 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 280 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 280 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 280 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 300 | 0501.318.802 | Сетка |
Загрузка ...
|
|
| 310 | 1316.201.056 | Трубка распылителя |
Загрузка ...
|
|
| 340 | 0634.313.198 | O-ring |
Загрузка ...
|
|
| 350 | ШЕСТЕРНЯ | Шестерня промежуточная задней передачи |
Загрузка ...
|
|
| 350 | 1316.305.001 | Шестерня промежуточная задней передачи |
Загрузка ...
|
|
| 350 | 1316.305.008 | Шестерня промежуточная задней передачи |
Загрузка ...
|
|
| 360 | 0750.115.369 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 370 | 1316.201.029 | Ось шестерни промежуточной задней передачи |
Загрузка ...
|
|
| 370.120 | 0631.329.296 | Штифт разрезной |
Загрузка ...
|
|
| 420 | 1315.301.151 | Cover |
Загрузка ...
|
|
| 430 | 0501.316.146 | Gasket |
Загрузка ...
|
|
| 440 | 0636.100.432 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 500 | ТАБЛИЧКА | Табличка фирменная |
Загрузка ...
|
|
| 500 | 0730.365.241 | Зав .табличка |
Загрузка ...
|
|
| 500 | 0730.365.259 | Type plate |
Загрузка ...
|
|
| 500 | 0730.365.267 | Type plate |
Загрузка ...
|
|
| 500 | 0730.300.258 | Type plate |
Загрузка ...
|
|
| 500 | 0730.365.271 | Type plate |
Загрузка ...
|
|
| 500 | 0730.365.257 | Type plate |
Загрузка ...
|
|
| 500 | 0730.365.800 | Type plate |
Загрузка ...
|
|
| 500 | 0730.302.754 | Табличка фирменная |
Загрузка ...
|
|
| 510 | 0731.300.027 | BLIND RIVET |
Загрузка ...
|
|
| 530 | 0501.335.819 | Plug-in coupling |
Загрузка ...
|
|
| 560 | 1315.201.214 | Трубка |
Загрузка ...
|
|
| 600 | 1313.306.013 | Locking pin |
Загрузка ...
|
|
| 620 | 0732.040.736 | Comprspring |
Загрузка ...
|
|
| 630 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 630 | 0636.100.811 | Винт запорный |
Загрузка ...
|
|
| 630 | 0634.801.249 | Sealing ring |
Загрузка ...
|
|
| 700 | 1315.301.230 | PROTECTION CAP |
Загрузка ...
|
|
| 720 | 0501.321.840 | Plug |
Загрузка ...
|
|
| 730 | 0501.321.840 | Plug |
Загрузка ...
|
