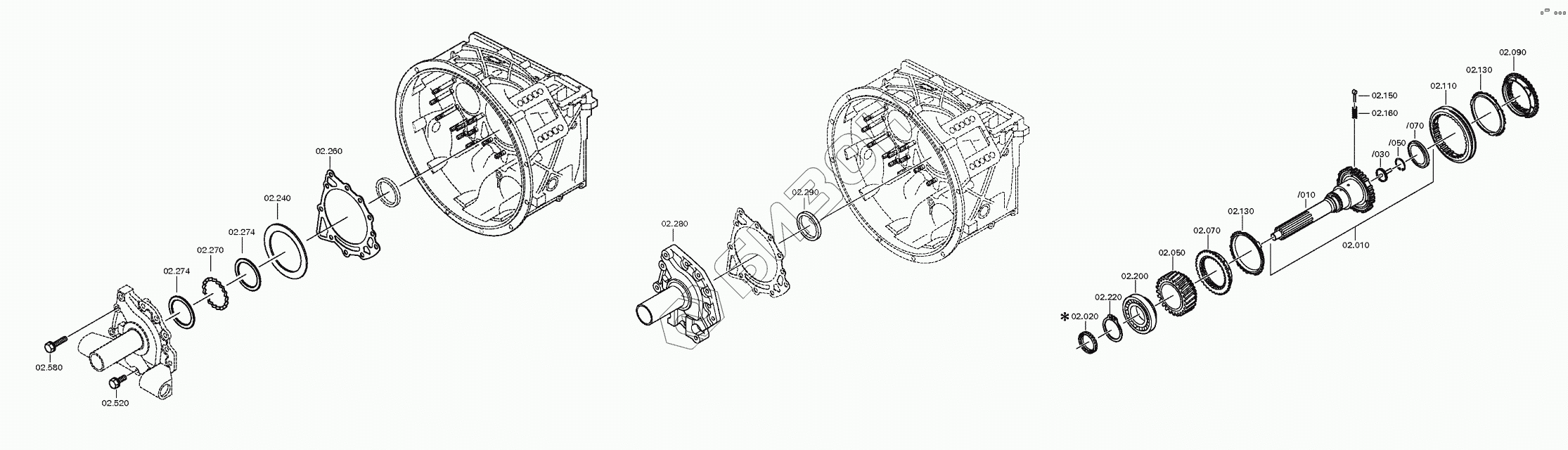

Графический каталог запасных частей к технике: ZF КПП ZF 16S1820. Фланец присоединительный
/2.gif)
10
10.30
10.50
10.70
50
70
90
110
130
130
150
160
200
220
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
240
260
270
274
274
280
290
520
580
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1315.202.037 | Input shaft |
Загрузка ...
|
|
| 10.30 | 1354.302.019 | Pipe |
Загрузка ...
|
|
| 10.50 | 0630.502.027 | Retaining ring |
Загрузка ...
|
|
| 10.70 | 0750.101.179 | Oil dam |
Загрузка ...
|
|
| 50 | 1315.302.158 | Helical gear |
Загрузка ...
|
|
| 70 | 1297.304.523 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 90 | 1297.304.523 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 110 | 1297.304.516 | Муфта скользящая |
Загрузка ...
|
|
| 130 | 1297.304.507 | Кольцо блокирующее синхронизатора делит. |
Загрузка ...
|
|
| 150 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 160 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 200 | 0750.117.732 | Tarollbearing |
Загрузка ...
|
|
| 220 | 0730.501.598 | Retaining ring |
Загрузка ...
|
|
| 240 | 0730.005.748 | Shim |
Загрузка ...
|
|
| 240 | 0730.005.749 | Shim |
Загрузка ...
|
|
| 240 | 2050.309.065 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.126 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.127 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.128 | Shim |
Загрузка ...
|
|
| 240 | 2050.309.034 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.129 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.130 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.131 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.132 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.133 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.134 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.135 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.136 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.479 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.480 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.481 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.482 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.483 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.484 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.485 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.486 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.487 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.488 | Shim |
Загрузка ...
|
|
| 240 | 0730.007.489 | Shim |
Загрузка ...
|
|
| 240 | 2050.309.094 | Shim |
Загрузка ...
|
|
| 240 | 0730.301.503 | Кольцо регулировочное |
Загрузка ...
|
|
| 240 | 0730.301.504 | Кольцо регулировочное |
Загрузка ...
|
|
| 240 | 0730.301.505 | Кольцо регулировочное |
Загрузка ...
|
|
| 240 | 0730.301.506 | Кольцо регулировочное |
Загрузка ...
|
|
| 260 | 0501.314.587 | Gasket |
Загрузка ...
|
|
| 270 | 1315.302.040 | Spacer ring |
Загрузка ...
|
|
| 274 | 0730.150.766 | Washer |
Загрузка ...
|
|
| 280 | 1315.302.136 | Connplate |
Загрузка ...
|
|
| 290 | 0734.310.387 | Shaft seal |
Загрузка ...
|
|
| 520 | 0636.015.685 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 580 | 0636.102.270 | Болт с головкой шестигранной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
