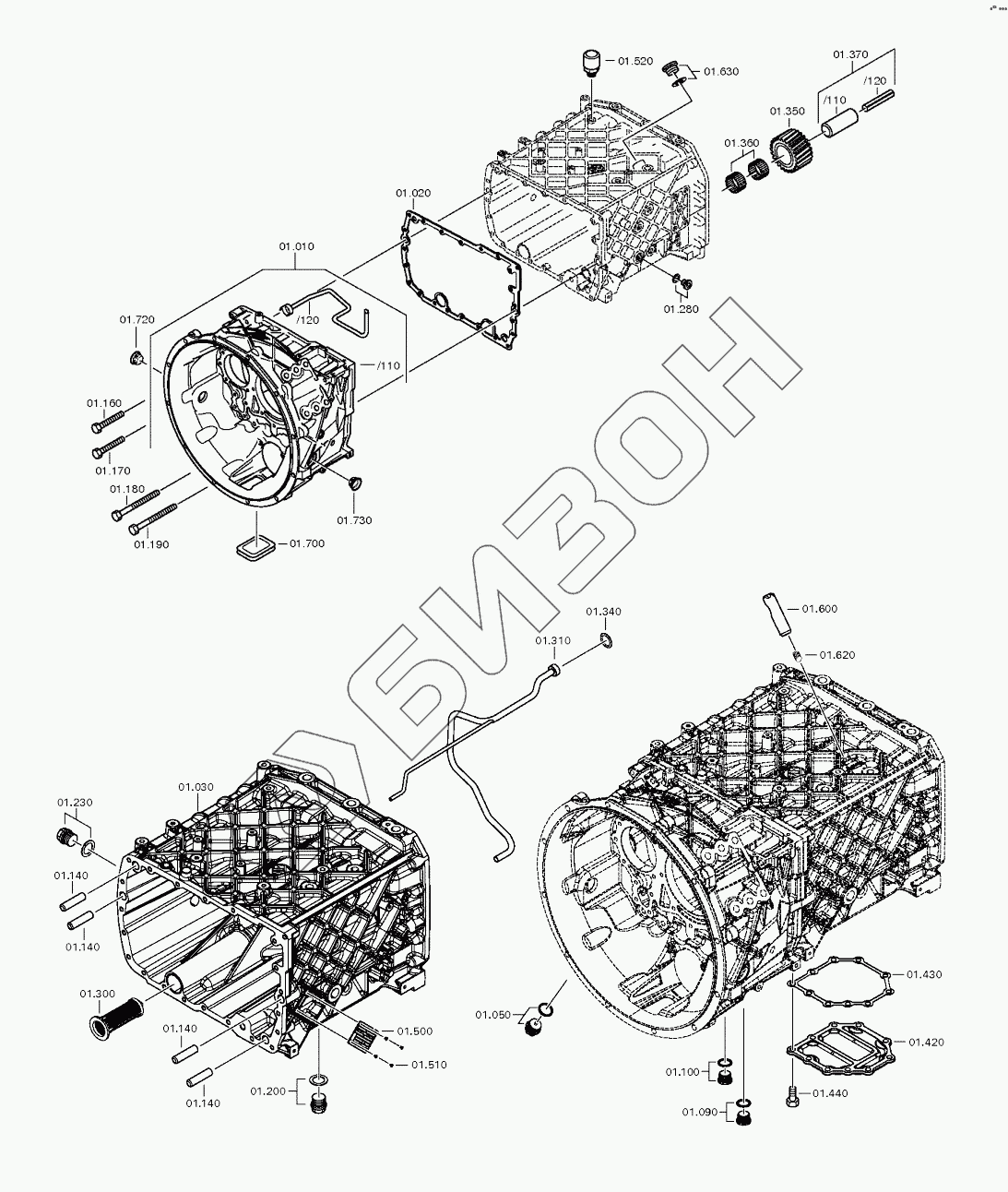

Графический каталог запасных частей к технике: ZF КПП ZF 16S1820. Картер КП
/1.gif)
10
10.110
10.120
20
30
50
50
50
90
90
90
100
100
100
140
140
140
140
160
170
170
180
190
190
200
200
200
230
230
230
280
280
280
300
310
340
350
350
350
360
370
370.120
420
430
440
500
510
520
600
620
630
630
630
700
720
730
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1316.201.142 | Clutch housing |
Загрузка ...
|
|
| 10.110 | 1316.301.064 | Clutch housing |
Загрузка ...
|
|
| 10.120 | 1315.201.097 | Pipe |
Загрузка ...
|
|
| 20 | 1315.301.233 | Gasket |
Загрузка ...
|
|
| 30 | 1315.201.208 | Housing |
Загрузка ...
|
|
| 50 | 0736.300.160 | SCREW PLUG |
Загрузка ...
|
|
| 50 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 90 | 0636.100.824 | Винт запорный |
Загрузка ...
|
|
| 90 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 100 | 0636.100.824 | Винт запорный |
Загрузка ...
|
|
| 100 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 140 | 0731.201.563 | Cylindrical pin |
Загрузка ...
|
|
| 160 | 0736.300.123 | HEXAGON BOLT |
Загрузка ...
|
|
| 170 | 0736.300.123 | HEXAGON BOLT |
Загрузка ...
|
|
| 180 | 0736.300.119 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 190 | 0736.300.119 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 200 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 200 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 230 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 230 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 280 | 0636.304.088 | SCREW PLUG |
Загрузка ...
|
|
| 280 | 0730.008.637 | SEALING RING |
Загрузка ...
|
|
| 300 | 0501.318.802 | Сетка |
Загрузка ...
|
|
| 310 | 1315.201.111 | Spray tube |
Загрузка ...
|
|
| 340 | 0634.313.198 | O-ring |
Загрузка ...
|
|
| 350 | 1315.305.011 | Reverse idler gear |
Загрузка ...
|
|
| 350 | 1315.305.010 | Шестерня промежуточная задней передачи |
Загрузка ...
|
|
| 360 | 0750.115.366 | Needle cage |
Загрузка ...
|
|
| 370 | 1315.201.053 | Reverse idler shaft |
Загрузка ...
|
|
| 370.120 | 0631.329.294 | Slotpin |
Загрузка ...
|
|
| 420 | 1315.301.151 | Cover |
Загрузка ...
|
|
| 430 | 0501.316.146 | Gasket |
Загрузка ...
|
|
| 440 | 0636.100.432 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 500 | 0769.171.795 | Табличка фирменная |
Загрузка ...
|
|
| 510 | 0731.300.027 | BLIND RIVET |
Загрузка ...
|
|
| 520 | 0501.218.540 | BREATHER |
Загрузка ...
|
|
| 600 | 1313.306.013 | Locking pin |
Загрузка ...
|
|
| 620 | 0732.040.736 | Comprspring |
Загрузка ...
|
|
| 630 | 0636.100.811 | Винт запорный |
Загрузка ...
|
|
| 630 | 0634.801.249 | Sealing ring |
Загрузка ...
|
|
| 700 | 1315.301.230 | PROTECTION CAP |
Загрузка ...
|
|
| 720 | 0501.321.840 | Plug |
Загрузка ...
|
|
| 730 | 0501.321.840 | Plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
