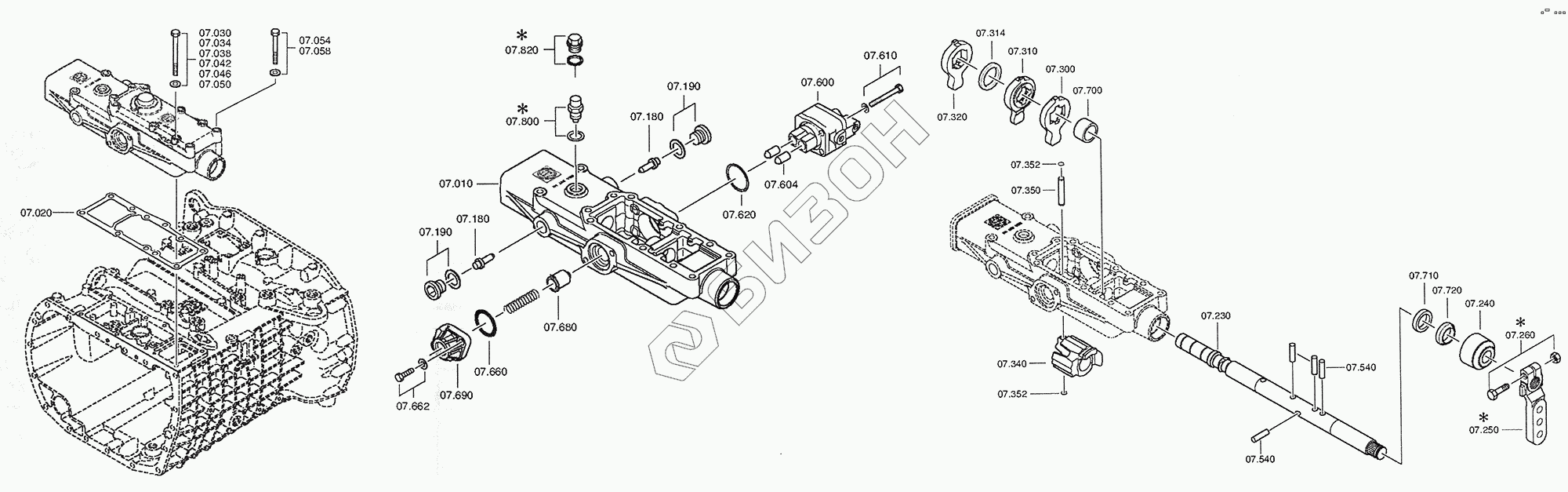

Графический каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Корпус механизма переключения
10
10
20
30
30
30
34
34
34
38
38
38
42
42
42
46
46
46
50
50
50
54
54
54
58
58
58
180
180
190
190
190
190
230
240
300
310
314
320
340
350
352
352
540
540
600
604
610
610
610
620
660
662
662
662
680
690
700
710
720
800
800
800
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1324.307.141 | Корпус механизма переключения |
Загрузка ...
|
|
| 10 | 1324.307.141 | Корпус механизма переключения |
Загрузка ...
|
|
| 20 | 0501.324.626 | Упл.прокладка |
Загрузка ...
|
|
| 30 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 30 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 30 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 34 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 34 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 34 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 38 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 38 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 38 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 42 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 42 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 42 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 46 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 46 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 46 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 50 | БолтМ8x100 | Болт 6-гранный |
Загрузка ...
|
|
| 50 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 50 | 0636.010.555 | Болт 6-гранный |
Загрузка ...
|
|
| 54 | БолтМ8x75 | Болт 6-гранный |
Загрузка ...
|
|
| 54 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 54 | 0636.010.540 | Болт 6-гранный |
Загрузка ...
|
|
| 58 | БолтМ8x75 | Болт 6-гранный |
Загрузка ...
|
|
| 58 | 0636.010.540 | Болт 6-гранный |
Загрузка ...
|
|
| 58 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 180 | 1346.307.020 | Стопор |
Загрузка ...
|
|
| 190 | 0634.801.062 | SEALING RING |
Загрузка ...
|
|
| 190 | ПробкаM18x1,5 | Пробка с резьбой |
Загрузка ...
|
|
| 190 | 0636.302.021 | Пробка с резьбой |
Загрузка ...
|
|
| 230 | 1324.307.135 | Вал переключения |
Загрузка ...
|
|
| 240 | 1238.307.411 | PROTECTION CAP |
Загрузка ...
|
|
| 300 | 1324.307.102 | Рычаг |
Загрузка ...
|
|
| 310 | 1324.307.073 | Рычаг |
Загрузка ...
|
|
| 314 | 0730.113.437 | Кольцо |
Загрузка ...
|
|
| 320 | 1324.307.074 | Рычаг |
Загрузка ...
|
|
| 340 | 1324.307.117 | Фиксатор |
Загрузка ...
|
|
| 350 | 0731.201.767 | Шпилька |
Загрузка ...
|
|
| 352 | 0630.513.041 | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 540 | 0731.201.765 | Цилиндрическая шпилька |
Загрузка ...
|
|
| 600 | 6038.202.045 | Отключ. Клапан |
Загрузка ...
|
|
| 604 | 0501.209.188 | Шариковый ролик |
Загрузка ...
|
|
| 610 | 0636.010.575 | Болт 6-гранный |
Загрузка ...
|
|
| 610 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 610 | БолтM8x65 | Болт 6-гранный |
Загрузка ...
|
|
| 620 | 0634.313.505 | Уплотнительное кольцо |
Загрузка ...
|
|
| 660 | 0634.303.332 | Уплотнительное кольцо |
Загрузка ...
|
|
| 662 | БолтM8x30 | Болт 6-гранный |
Загрузка ...
|
|
| 662 | 0630.001.075 | Шайба |
Загрузка ...
|
|
| 662 | 0636.015.321 | Болт 6-гранный |
Загрузка ...
|
|
| 680 | 0501.314.501 | Фиксатор |
Загрузка ...
|
|
| 690 | 1304.307.331 | Крышка |
Загрузка ...
|
|
| 700 | 0730.260.330 | Втулка подшипника |
Загрузка ...
|
|
| 710 | 0634.300.302 | Уплотнительная манжета |
Загрузка ...
|
|
| 720 | 0634.307.367 | Маслосъемник |
Загрузка ...
|
|
| 800 | 88N50N.M90GRADAUSF.C | Упор |
Загрузка ...
|
|
| 800 | 0730.008.604 | Уплотнительное кольцо |
Загрузка ...
|
|
| 800 | 1304.207.061 | Упор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
