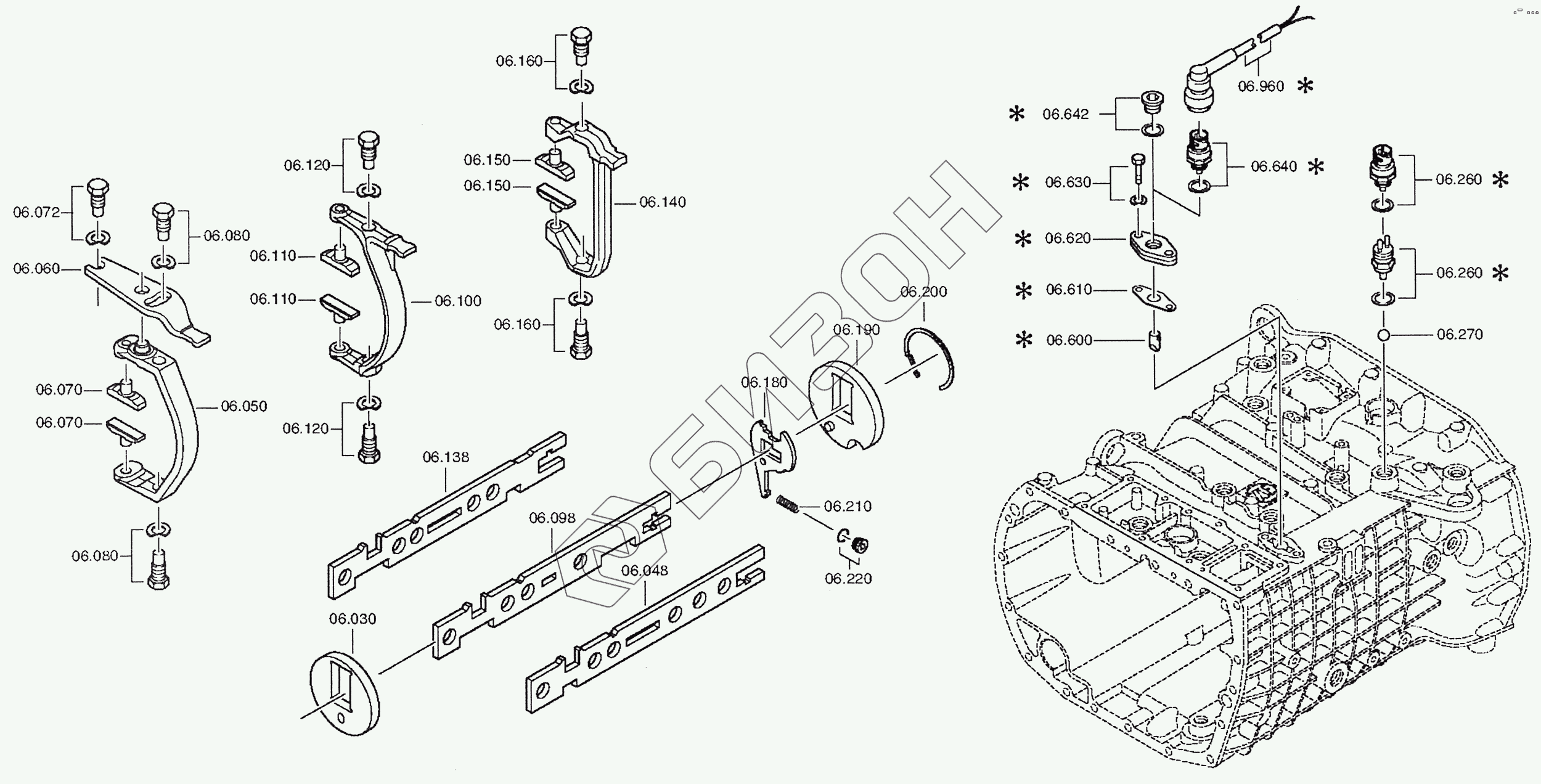

Графический каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Механизм переключения
30
48
50
60
70
70
72
72
72
80
80
80
80
98
100
110
110
120
120
120
120
138
140
150
150
160
160
160
160
180
180
180
190
200
210
220
220
220
260
260
260
260
270
600
610
620
630
630
630
640
640
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 30 | 1304.306.089 | Опорная пласт. |
Загрузка ...
|
|
| 48 | 1324.306.027 | Шток вилки переключения передач |
Загрузка ...
|
|
| 50 | 1324.306.031 | Вилка включения передач |
Загрузка ...
|
|
| 60 | 1324.306.029 | Угловой рычаг |
Загрузка ...
|
|
| 70 | 1304.306.107 | Ползун |
Загрузка ...
|
|
| 72 | БолтM18x1.5SK6 | Шарнирный болт |
Загрузка ...
|
|
| 72 | 0730.300.093 | Пружинная шайба |
Загрузка ...
|
|
| 72 | 1304.306.108 | Шарнирный болт |
Загрузка ...
|
|
| 80 | БолтM18x1.5SK6 | Шарнирный болт |
Загрузка ...
|
|
| 80 | 0730.300.093 | Пружинная шайба |
Загрузка ...
|
|
| 80 | 1304.306.108 | Шарнирный болт |
Загрузка ...
|
|
| 98 | 1324.306.026 | Шток вилки |
Загрузка ...
|
|
| 100 | 1324.306.013 | Вилка включения передач |
Загрузка ...
|
|
| 110 | 1290.306.066 | SLIDING PAD |
Загрузка ...
|
|
| 120 | БолтM18x1.5SK6 | Шарнирный болт |
Загрузка ...
|
|
| 120 | 0730.300.093 | Пружинная шайба |
Загрузка ...
|
|
| 120 | 1304.306.108 | Шарнирный болт |
Загрузка ...
|
|
| 138 | 1324.306.025 | Шток вилки переключения передач |
Загрузка ...
|
|
| 140 | 1324.306.037 | Вилка включения передач |
Загрузка ...
|
|
| 150 | 1316.306.015 | Ползун |
Загрузка ...
|
|
| 160 | 0730.300.093 | Пружинная шайба |
Загрузка ...
|
|
| 160 | БолтM18x1.5SK6 | Шарнирный болт |
Загрузка ...
|
|
| 160 | 1304.306.108 | Шарнирный болт |
Загрузка ...
|
|
| 180 | Предохранитель | Предохранитель включения передач |
Загрузка ...
|
|
| 180 | 1324.306.034 | Предохранитель включения передач |
Загрузка ...
|
|
| 180 | 1324.306.033 | Предохранитель включения передач |
Загрузка ...
|
|
| 190 | 1304.306.090 | Опорная пластина |
Загрузка ...
|
|
| 200 | 0730.514.017 | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 210 | 0732.041.374 | Нажимная пружина |
Загрузка ...
|
|
| 220 | ПробкаM14x1.5 | Пробка с резьбой |
Загрузка ...
|
|
| 220 | 0636.302.068 | Пробка с резьбой |
Загрузка ...
|
|
| 220 | 0730.008.057 | Уплотнительное кольцо |
Загрузка ...
|
|
| 260 | 0634.801.062 | SEALING RING |
Загрузка ...
|
|
| 260 | 0501.210.058 | SWITCH |
Загрузка ...
|
|
| 260 | ВыключательSСНL | Выключатель |
Загрузка ...
|
|
| 270 | 0635.460.024 | Шарик |
Загрузка ...
|
|
| 600 | 1304.207.002 | Палец |
Загрузка ...
|
|
| 610 | 1268.307.170 | Уплотнительная прокладка |
Загрузка ...
|
|
| 620 | 1304.307.083 | Пластина |
Загрузка ...
|
|
| 630 | БолтM8x28 | Болт 6-гранный |
Загрузка ...
|
|
| 630 | 0636.015.411 | Болт 6-гранный |
Загрузка ...
|
|
| 630 | 0630.302.090 | Пружинная шайба |
Загрузка ...
|
|
| 640 | ВыключательOEFF | Выключатель |
Загрузка ...
|
|
| 640 | 0501.215.297 | Выключатель |
Загрузка ...
|
|
| 640 | 0634.801.062 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
