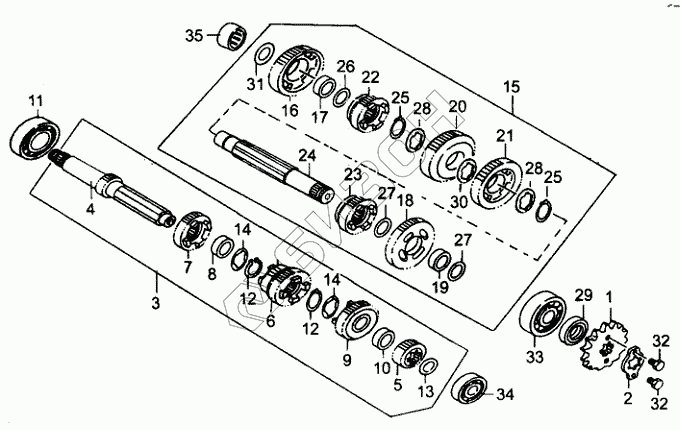

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Трансмиссия
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22711/163FML | Выходная звездочка |
Загрузка ...
|
|
| 2 | 22712/163FML | Установочная пластина зубчатки |
Загрузка ...
|
|
| 3 | 23600 | Первичный вал |
Загрузка ...
|
|
| 4 | 23611 | Первичный вал (14) |
Загрузка ...
|
|
| 5 | 23621/163FML | Шестерня 2-ой передачи вторичного вала |
Загрузка ...
|
|
| 6 | 23631/163FML | Шестерня 3-4-ой передачи вторичного вала |
Загрузка ...
|
|
| 7 | 23651/163FML | Шестерня 5-ой передачи вторичного вала |
Загрузка ...
|
|
| 8 | 23652/163FML | Втулка |
Загрузка ...
|
|
| 9 | 23661/163FML | Шестерня вторичного вала |
Загрузка ...
|
|
| 10 | 23662/163FML | Втулка |
Загрузка ...
|
|
| 11 | 23680/163FML | Подшипник вторичного вала |
Загрузка ...
|
|
| 12 | 23672/156FMI | Пружинное |
Загрузка ...
|
|
| 13 | 23674/156FMI | Шайба |
Загрузка ...
|
|
| 14 | 23675/156FMI | Шайба |
Загрузка ...
|
|
| 15 | 23700/163FML | Вал вторичный |
Загрузка ...
|
|
| 16 | 23711/163FML | Шестерня 1-ой передачи контрпривода |
Загрузка ...
|
|
| 17 | 23712/163FML | Втулка |
Загрузка ...
|
|
| 18 | 23721/163FML | Шестерня 2-ой передачи контрпривода |
Загрузка ...
|
|
| 19 | 23722/163FML | Втулка |
Загрузка ...
|
|
| 20 | 23731/163FML | Шестерня 3-ей передачи контрпривода |
Загрузка ...
|
|
| 21 | 23741/163FML | Шестерня 4-ой передачи контрпривода |
Загрузка ...
|
|
| 22 | 23751/163FML | Шестерня 5-ой передачи контрпривода |
Загрузка ...
|
|
| 23 | 23761/163FML | Шестерня 6-ой передачи контрпривода |
Загрузка ...
|
|
| 24 | 23771/163FML | Вал контрпривода |
Загрузка ...
|
|
| 25 | 23772/163FML | Пружинное кольцо |
Загрузка ...
|
|
| 26 | 23773/163FML | Шайба |
Загрузка ...
|
|
| 27 | 23774/156FMI | Шайба |
Загрузка ...
|
|
| 28 | 23775/163FML | Шайба |
Загрузка ...
|
|
| 29 | 23790/156FMI | Сальник |
Загрузка ...
|
|
| 30 | 23794/163FML | Шайба |
Загрузка ...
|
|
| 31 | 27224/156FMI | Шайба |
Загрузка ...
|
|
| 32 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
|
| 33 | GB/T276-94 | Подшипник 6304 |
Загрузка ...
|
|
| 34 | GB/T276-94 | Подшипник 6304 |
Загрузка ...
|
|
| 35 | GB/T290-94 | Роликовый подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
