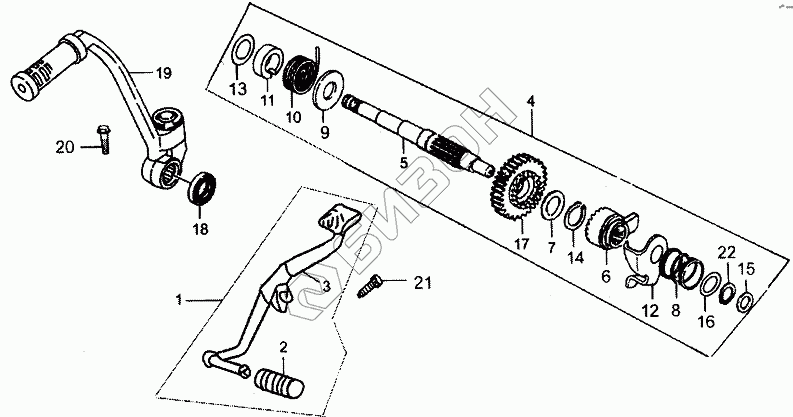

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Ножной стартер и педаль переключения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 24700/156FMI-2 Рычаг переключения в сборе
Загрузка ...
2 24711/156FMI-2 Чехол педали
Загрузка ...
3 24720/156FMI-2 Педаль переключения
Загрузка ...
4 27100 Стартер в сборе
Загрузка ...
5 27111 Пусковой вал
Загрузка ...
6 27113/156FMI-2 Храповик
Загрузка ...
7 27114/156FMI-2 Шайба
Загрузка ...
8 27115/156FMI-2 Пружина
Загрузка ...
9 27117/156FMI-2 Седло пружины
Загрузка ...
10 27118/156FMI-2 Установочная пружина
Загрузка ...
11 27119/156FMI-2 Гильза
Загрузка ...
12 27140/156FMI-2 Седло пружины
Загрузка ...
13 27141 Шайба
Загрузка ...
14 27142/156FMI-2 Пружинящее кольцо
Загрузка ...
15 27144/156FMI-2 Шайба
Загрузка ...
16 27145/156FMI-2 Шайба
Загрузка ...
17 27151 Шестерня первой передачи
Загрузка ...
18 27190/156FMI-2 Сальник пускового вала
Загрузка ...
19 27700/156FMI-2 Рычаг кикстартера
Загрузка ...
20 GB/T5783-2000 Болт М6х16
Загрузка ...
21 GB/T5783-2000 Болт М6х16
Загрузка ...
22 GB/T894.1-86 Пружинящее кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
