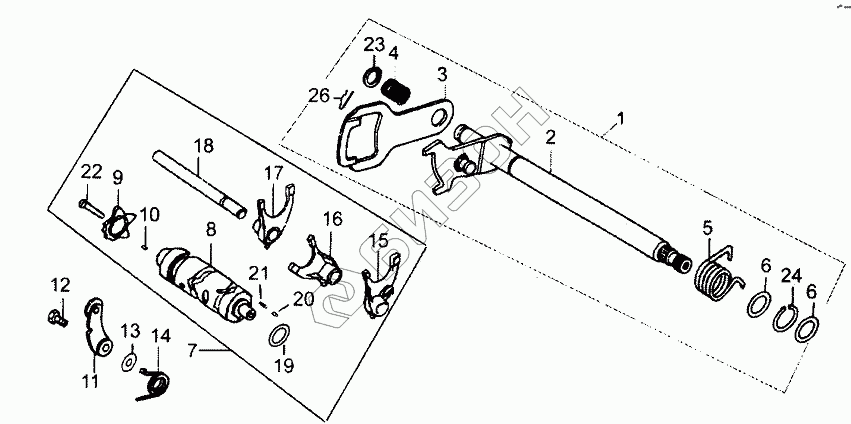

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Устройство переключения передач
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24100/163FML | Вал переключения в сборе |
Загрузка ...
|
|
| 2 | 24110/163FML | Вал в комплекте |
Загрузка ...
|
|
| 3 | 24121/163FML | Поверочная плита |
Загрузка ...
|
|
| 4 | 24122/163FML | Пружина |
Загрузка ...
|
|
| 5 | 24100/163FML | Вал переключения в сборе |
Загрузка ...
|
|
| 6 | 24124/163FML | Прокладка |
Загрузка ...
|
|
| 7 | 24210 | Вал с вилками в сборе |
Загрузка ...
|
|
| 8 | 24211/163FML | Барабан |
Загрузка ...
|
|
| 9 | 24221/163FML | Кулачковая шайба |
Загрузка ...
|
|
| 10 | 24222/156FMI | Контрольная шпилька |
Загрузка ...
|
|
| 11 | 24310/163FML | Ограничитель |
Загрузка ...
|
|
| 12 | 24321/163FML | Болт |
Загрузка ...
|
|
| 13 | 24322/163FML | Шайба |
Загрузка ...
|
|
| 14 | 24323/163FML | Пружина |
Загрузка ...
|
|
| 15 | 24411/163FML | Вилка № 1 |
Загрузка ...
|
|
| 16 | 24412/163FML | Вилка № 2 |
Загрузка ...
|
|
| 17 | 24413/163FML | Вилка № 3 |
Загрузка ...
|
|
| 18 | 24421/156FMI | Вал вилки |
Загрузка ...
|
|
| 19 | 35722/156FMI | Соединительное кольцо |
Загрузка ...
|
|
| 20 | 35761/156FMI | Контрольная шпилька |
Загрузка ...
|
|
| 21 | 35762/156FMI | Пружина |
Загрузка ...
|
|
| 22 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
|
| 23 | GB/T894.1-86 | Пружинящее кольцо |
Загрузка ...
|
|
| 24 | GB/T894.1-86 | Пружинящее кольцо |
Загрузка ...
|
|
| 25 | GB/T92-86 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
