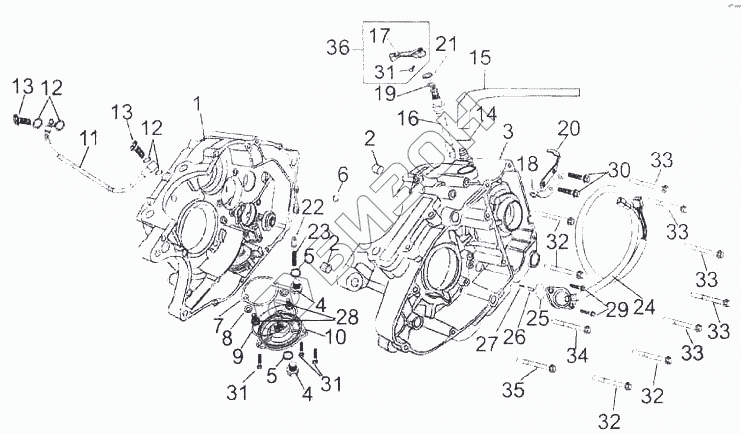

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Картер
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
33
33
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11111 | Картер правая половина |
Загрузка ...
|
|
| 2 | 11118/172FMM | Штифт |
Загрузка ...
|
|
| 3 | 11210 | Картер, левый |
Загрузка ...
|
|
| 4 | 11212/172FMM | Пробка спускного отверстия |
Загрузка ...
|
|
| 5 | 11213/172FMM | Шайба пробки спускного отверстия |
Загрузка ...
|
|
| 6 | 14427/172FMM | Уплотнительное кольцо |
Загрузка ...
|
|
| 7 | 15450/172FMM | Сетка в сборе |
Загрузка ...
|
|
| 8 | 15459/172FMM | Шайба сетки 5,2х12х1 |
Загрузка ...
|
|
| 9 | 15462/172FMM | Уплотнительное кольцо крышки сетки |
Загрузка ...
|
|
| 10 | 15463/172FMM | Крышка сетки |
Загрузка ...
|
|
| 11 | 19650 | Впускная трубка маслопровода в сборе |
Загрузка ...
|
|
| 12 | 19672/172FMM | Шайба 8,2х14,5х2 |
Загрузка ...
|
|
| 13 | 19672/172FMM | Шайба 8,2х14,5х2 |
Загрузка ...
|
|
| 14 | 20140/156FMI-2 | Держатель выпускной трубы |
Загрузка ...
|
|
| 15 | 20152/156FMI-2 | Трубка сапуна |
Загрузка ...
|
|
| 16 | 22811/172FMM | Рабочий вал сцепления |
Загрузка ...
|
|
| 17 | 22812/172FMM | Рычаг управления сцеплением |
Загрузка ...
|
|
| 18 | 22813/172FMM | Кронштейн троса сцепления |
Загрузка ...
|
|
| 19 | 22816/172FMM | Шайба 14,0х21,8х1 |
Загрузка ...
|
|
| 20 | 22817 | Прижимная пластина сальника |
Загрузка ...
|
|
| 21 | 24190/172FMM | Сальник вала переключения 12х22х9 |
Загрузка ...
|
|
| 22 | 24216/172FMM | Штифт |
Загрузка ...
|
|
| 23 | 24217/172FMM | Пружина |
Загрузка ...
|
|
| 24 | 35730/172FMM | Жгут проводов зубчатой передачи |
Загрузка ...
|
|
| 25 | 35736/172FMM | Уплотнительное кольцо |
Загрузка ...
|
|
| 26 | 35761/172FMM | Датчик индикатора передачи |
Загрузка ...
|
|
| 27 | 35762/172FMM | Пружина |
Загрузка ...
|
|
| 28 | GB/T5783 | Болт M6х20 |
Загрузка ...
|
|
| 29 | GB/T5783 | Болт M6х20 |
Загрузка ...
|
|
| 30 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 31 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 32 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 33 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 34 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 35 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 36 | 22801 | Рычаг управления сцеплением |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
