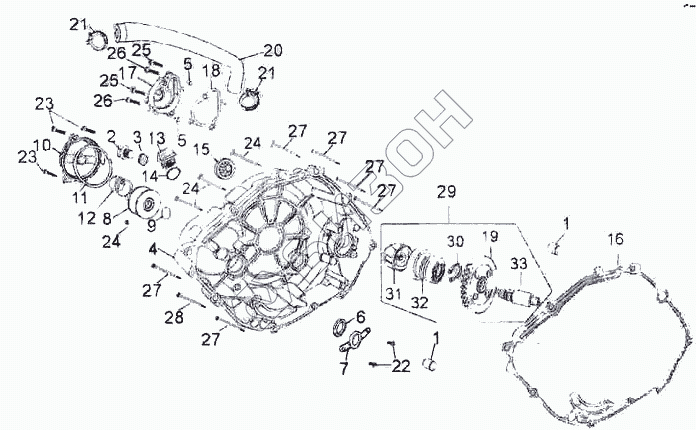

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Правая крышка картера
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
24
25
25
26
26
27
27
27
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11118/172FMM | Штифт |
Загрузка ...
|
|
| 2 | 11212/172FMM | Пробка спускного отверстия |
Загрузка ...
|
|
| 3 | 11213/172FMM | Шайба пробки спускного отверстия |
Загрузка ...
|
|
| 4 | 11311 | Правая крышка картера |
Загрузка ...
|
|
| 5 | 11318/156FMI-2 | Контрольная шпилька |
Загрузка ...
|
|
| 6 | 13180/172FMM | Сальник коленчатого вала, правый 14х26х6 |
Загрузка ...
|
|
| 7 | 13187/172FMM | Нажимной диск сальника |
Загрузка ...
|
|
| 8 | 15480/172FMM | Фильтрующий элемент |
Загрузка ...
|
|
| 9 | 15491/172FMM | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | 15492/172FMM | Крышка фильтрующего элемента |
Загрузка ...
|
|
| 11 | 15493/172FMM | Уплотнительное кольцо |
Загрузка ...
|
|
| 12 | 15494/172FMM | Пружина фильтрующего элемента |
Загрузка ...
|
|
| 13 | 15611/172FMM | Крышка наливного отверстия |
Загрузка ...
|
|
| 14 | 15612/172FMM | Уплотнительное кольцо |
Загрузка ...
|
|
| 15 | 15620/157FMI | Окно контроля масла |
Загрузка ...
|
|
| 16 | 11319 | Прокладка правой крышки картера |
Загрузка ...
|
|
| 17 | 19252 | Крышка водяного насоса |
Загрузка ...
|
|
| 18 | 19254 | Прокладка водяного насоса |
Загрузка ...
|
|
| 19 | 19270 | Комплект ведомых шестерен водяного насоса |
Загрузка ...
|
|
| 20 | 19611 | Шланг системы оxлаждения двигателя |
Загрузка ...
|
|
| 21 | 19620 | Хомут |
Загрузка ...
|
|
| 22 | GB/T819 | Винт М8х20 |
Загрузка ...
|
|
| 23 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 24 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 25 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 26 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 27 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 28 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 29 | 19200 | Водяной насос в сборе |
Загрузка ...
|
|
| 30 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 31 | 19211 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 32 | 19251 | Корпус водяного насоса |
Загрузка ...
|
|
| 33 | 19253 | Вал водяного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
