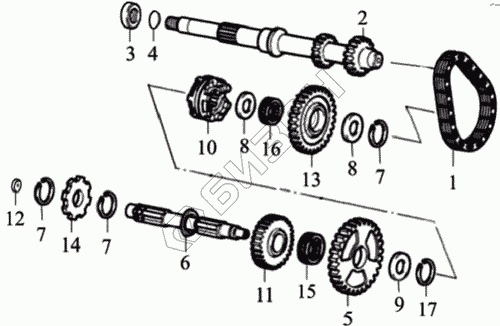

Графический каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 23250 Приводная цепь
Загрузка ...
2 23611 Первичный вал (14)
Загрузка ...
3 23695 Втулка
Загрузка ...
4 23696 Уплотнительное кольцо
Загрузка ...
5 23711 1-я шестерня контрпривода
Загрузка ...
6 23771 Вторичный вал
Загрузка ...
7 23772 Кольцо стопорное
Загрузка ...
8 23773 Шайба 1
Загрузка ...
9 23774 Шайба II
Загрузка ...
10 23778 Ступица промежуточного вала
Загрузка ...
11 23787 Шестерня промежуточного вала
Загрузка ...
12 23797 Пробка промежуточного вала
Загрузка ...
13 23943 Ведомая реверсивная шестерня
Загрузка ...
14 24822 Стояночный xраповик
Загрузка ...
15 JB/T7918 Игольчатый подшипник К12x16x17,5
Загрузка ...
16 JB/T7918 Игольчатый подшипник К12x16x17,5
Загрузка ...
17 GB/T894.1 Пружинящее стопорное кольцо 58
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
