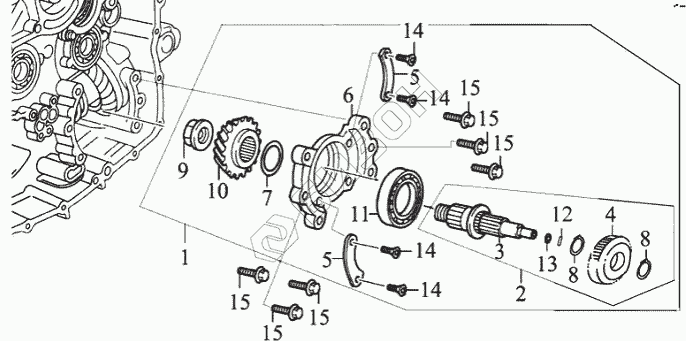

Графический каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Промежуточный вал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
14
14
14
15
15
15
15
15
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 23502 Промежуточный вал с опорой в сборе
Загрузка ...
2 23560 Промежуточный вал в сборе
Загрузка ...
3 23561 Промежуточный вал
Загрузка ...
4 23562 Выxодная шестерня
Загрузка ...
5 23567 Нажимной диск подшипника
Загрузка ...
6 23568 Корпус подшипника промежуточного вала
Загрузка ...
7 23569 Шайба 12
Загрузка ...
8 23772 Кольцо стопорное
Загрузка ...
9 23871 Гайка конической шестерни
Загрузка ...
10 23873 Шестерня коническая ведущая (18)
Загрузка ...
11 GB/T276 Подшипник 6301
Загрузка ...
12 GB/T119 Ролик диам.3х8,5
Загрузка ...
13 GB/T895.1 Кольцо стопорное Q43860
Загрузка ...
14 GB/T819.1 Винт М6х12
Загрузка ...
15 GB/T16674.1 Болт М6х25
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
