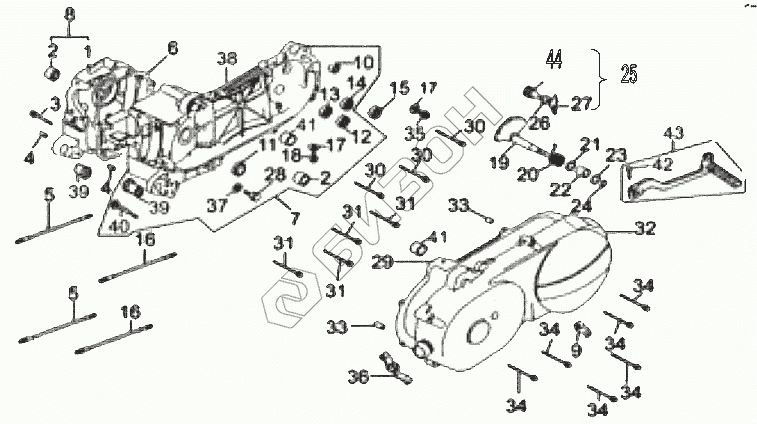

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Картер
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
31
31
32
33
33
34
34
34
34
34
34
35
36
37
38
39
39
40
41
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НПО | Картер правый |
Загрузка ...
|
|
| 2 | 11120/1P52QMI | Втулка подвески двигателя |
Загрузка ...
|
|
| 3 | GB5787 86 | Болт M5х12 |
Загрузка ...
|
|
| 4 | 11318/1P52QMI | Штифт 8х14 |
Загрузка ...
|
|
| 5 | 12342 | Шпилька цилиндра А М7х168 |
Загрузка ...
|
|
| 6 | 11119 | Прокладка картера |
Загрузка ...
|
|
| 7 | 11201 | Левая половина картера в сборе |
Загрузка ...
|
|
| 8 | 11101 | Правый картер в сборе |
Загрузка ...
|
|
| 9 | 23546 | Зажим троса тормоза |
Загрузка ...
|
|
| 10 | 11220/1P52QMI | Втулка нижняя заднего амортизатора |
Загрузка ...
|
|
| 11 | 13190/1P52QMI | Левый сальник 19.8х30х5 |
Загрузка ...
|
|
| 12 | GB276-89 | Подшипник 6203 |
Загрузка ...
|
|
| 13 | GB276-89 | Подшипник 6203 |
Загрузка ...
|
|
| 14 | GB276-89 | Подшипник 6203 |
Загрузка ...
|
|
| 15 | 23580 | Сальник ведущий 17х30х6 |
Загрузка ...
|
|
| 16 | 12343 | Шпилька цилиндра В |
Загрузка ...
|
|
| 17 | 15642/1P52QMI | Шайба спускной пробки |
Загрузка ...
|
|
| 18 | GB5787 | Болт М8х12 |
Загрузка ...
|
|
| 19 | 27110 | Вал кикстартера в сборе |
Загрузка ...
|
|
| 20 | 27118 | Пружина возвратная |
Загрузка ...
|
|
| 21 | 27148 | Нейлоновая втулка |
Загрузка ...
|
|
| 22 | 27147 | Втулка |
Загрузка ...
|
|
| 23 | 27114 | Шайба 14 |
Загрузка ...
|
|
| 24 | 27142 | Пружинное кольцо 13 |
Загрузка ...
|
|
| 25 | 27220 | Мост шестерни в сборе |
Загрузка ...
|
|
| 26 | 27224 | Шайба 10 |
Загрузка ...
|
|
| 27 | 27241 | Пружина тормозная |
Загрузка ...
|
|
| 28 | GB5787-86 | Спускная пробка |
Загрузка ...
|
|
| 29 | 11419 | Прокладка левой крышки картера |
Загрузка ...
|
|
| 30 | GB5787-86 | Болт М8х35 |
Загрузка ...
|
|
| 31 | GR5787-86 | Болт M8х40 |
Загрузка ...
|
|
| 32 | 11411 | Левая крышка картера |
Загрузка ...
|
|
| 33 | 11318/1P52QM1 | Штифт 8х14 |
Загрузка ...
|
|
| 34 | GB5787-86 | Болт М8х35 |
Загрузка ...
|
|
| 35 | 15641 | Контрольная пробка уровня масла |
Загрузка ...
|
|
| 36 | 11441 | Зажим троса дросселя |
Загрузка ...
|
|
| 37 | 11213 | Шайба 12 |
Загрузка ...
|
|
| 38 | 11210 | Картер, левый |
Загрузка ...
|
|
| 39 | 42247 | Втулка центральной подставки |
Загрузка ...
|
|
| 40 | 42249 | Пружинная шпилька |
Загрузка ...
|
|
| 41 | 28222 | Втулка |
Загрузка ...
|
|
| 42 | GB5783-86 | Болт М5х12 |
Загрузка ...
|
|
| 43 | 27700 | Рычаг кикстартера |
Загрузка ...
|
|
| 43 | 246004090711 | Рычаг кикстартера в сборе |
Загрузка ...
|
|
| 44 | 246000190101 | Мост шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
