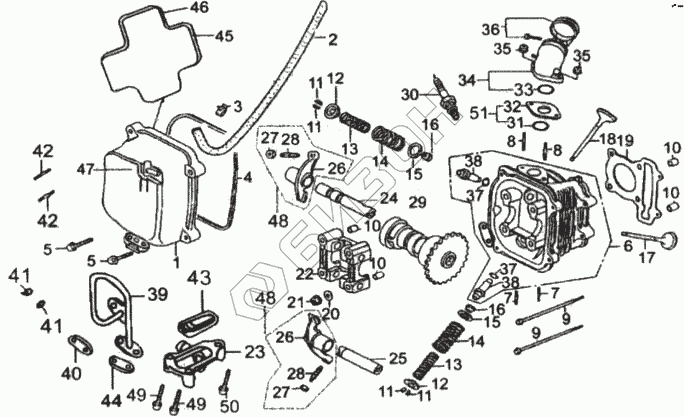

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Крышка головки цилиндров и головка цилиндра
1
2
3
4
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
35
36
37
37
38
38
39
40
41
41
42
42
43
44
45
46
47
48
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12310 | Крышка головки цилиндров |
Загрузка ...
|
|
| 2 | 20162 | Отводящая выпускная труба |
Загрузка ...
|
|
| 3 | 20163 | Хомут выпускной трубы |
Загрузка ...
|
|
| 4 | 12312 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 5 | GB5787-86 | Болт М6х25 |
Загрузка ...
|
|
| 6 | 12210 | Головка цилиндра в сборе |
Загрузка ...
|
|
| 7 | GB/T899-88 | Болт M6х32 |
Загрузка ...
|
|
| 8 | GB/T899-88 | Болт M6х32 |
Загрузка ...
|
|
| 9 | GB5787-86 | Болт М6х100 |
Загрузка ...
|
|
| 10 | 12218 | Штифт 8х14 |
Загрузка ...
|
|
| 11 | 14752 | Сухарик клапана |
Загрузка ...
|
|
| 12 | 14751 | Опора верхняя |
Загрузка ...
|
|
| 13 | 14756 | Пружина внутренняя |
Загрузка ...
|
|
| 14 | 14755 | Пружина наружная |
Загрузка ...
|
|
| 15 | 14753 | Опора нижняя |
Загрузка ...
|
|
| 16 | 14730 | Сальник |
Загрузка ...
|
|
| 17 | 14720 | Клапан выпускной |
Загрузка ...
|
|
| 18 | 14710 | Клапан впускной |
Загрузка ...
|
|
| 19 | 12221 | Прокладка головки цилиндра |
Загрузка ...
|
|
| 20 | GB96-85 | Шайба 6 |
Загрузка ...
|
|
| 21 | GB6177-88 | Гайка М7 |
Загрузка ...
|
|
| 22 | 14414 | Корпус распределительного вала |
Загрузка ...
|
|
| 23 | 20631 | Наконечник однопутевого клапана |
Загрузка ...
|
|
| 24 | 14420 | Комплект осей коромысла клапана |
Загрузка ...
|
|
| 25 | 14413 | Ось коромысла клапана |
Загрузка ...
|
|
| 26 | 14411 | Плечо коромысла клапана |
Загрузка ...
|
|
| 27 | 14416 | Регулировочная гайка клапанного зазора |
Загрузка ...
|
|
| 28 | 14115 | Регулировочный винт клапанного зазора |
Загрузка ...
|
|
| 29 | 14100 | Распределительный вал в сборе |
Загрузка ...
|
|
| 30 | 34210 | Свеча зажигания (C7HAS) |
Загрузка ...
|
|
| 31 | 17332 | Уплотнительное кольцо впускной трубы |
Загрузка ...
|
|
| 32 | 17331 | Теплоизолирующая прокладка |
Загрузка ...
|
|
| 33 | 17321 | Уплотнительное кольцо |
Загрузка ...
|
|
| 34 | 17310 | Патрубок впускной |
Загрузка ...
|
|
| 35 | GB6177-86 | Гайка с буртиком 5 мм |
Загрузка ...
|
|
| 36 | 17310 | Патрубок впускной |
Загрузка ...
|
|
| 37 | 12216 | Уплотнительное кольцо направляющей |
Загрузка ...
|
|
| 38 | 12214 | Направляющая клапана |
Загрузка ...
|
|
| 39 | 20650 | Трубка для прохода воздуха |
Загрузка ...
|
|
| 40 | 20661 | Прокладка |
Загрузка ...
|
|
| 41 | 20664 | Гайка М6 |
Загрузка ...
|
|
| 42 | 20663 | Шпилька |
Загрузка ...
|
|
| 43 | 20610 | Однопутевой клапан |
Загрузка ...
|
|
| 44 | 20662 | Прокладка |
Загрузка ...
|
|
| 45 | 12353 | Крышка |
Загрузка ...
|
|
| 46 | 12354 | Прокладка крышки |
Загрузка ...
|
|
| 47 | 20160 | Выпускной дроссель |
Загрузка ...
|
|
| 48 | 14410 | Клапанное коромысло в сборе |
Загрузка ...
|
|
| 49 | GB5787-86 | Болт М6х40 |
Загрузка ...
|
|
| 50 | GB5787-86 | Болт М6х25 |
Загрузка ...
|
|
| 51 | 17330 | Комплект теплоизолирующих прокладок |
Загрузка ...
|
|
| 52 | 246004098401 | Корпус распределительного вала с коромыслами в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
