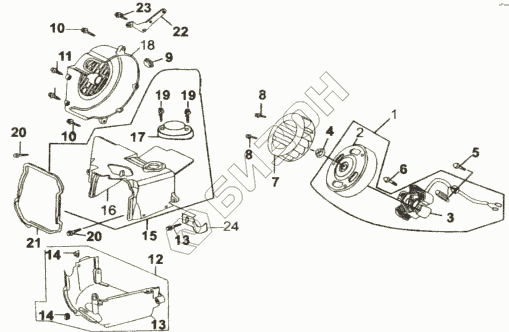

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Крышка вентилятора, генератор
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
13
14
14
15
16
17
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31100 | Генератор в сборе |
Загрузка ...
|
|
| 2 | 31110 | Ротор в сборе |
Загрузка ...
|
|
| 3 | 31210 | Статор в сборе |
Загрузка ...
|
|
| 4 | GB6177-86 | Гайка М10 |
Загрузка ...
|
|
| 5 | GB5787 86 | Болт M5х12 |
Загрузка ...
|
|
| 6 | GB5787 86 | Болт M5х12 |
Загрузка ...
|
|
| 7 | 19810 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 8 | GB5787-86 | Болт М6х18 |
Загрузка ...
|
|
| 9 | 19715 | Резиновая пробка |
Загрузка ...
|
|
| 10 | GB5787-86 | Болт М6х25 |
Загрузка ...
|
|
| 11 | GB5787-86 | Винт М6х16 |
Загрузка ...
|
|
| 12 | 19720 | Закрытие воздупровода А |
Загрузка ...
|
|
| 13 | 19721 | Воздухопровод А |
Загрузка ...
|
|
| 14 | 19722 | Зажимная гайка 6 |
Загрузка ...
|
|
| 15 | 19730 | Закрытие воздухопровода В |
Загрузка ...
|
|
| 16 | 19731 | Воздухопровод В |
Загрузка ...
|
|
| 17 | 19732 | Резиновая пробка |
Загрузка ...
|
|
| 18 | 19710 | Крышка вентилятора |
Загрузка ...
|
|
| 19 | GB845-85 | Самонарезающий винт ST4x12 |
Загрузка ...
|
|
| 20 | GB5787-86 | Винт М6х16 |
Загрузка ...
|
|
| 21 | 19723 | Уплотнение закрытия отвода воздуха |
Загрузка ...
|
|
| 22 | 19741 | Опора ограждения |
Загрузка ...
|
|
| 23 | GB5787-86 | Болт М6х12 |
Загрузка ...
|
|
| 24 | 11442 | Хомут сливной трубы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
