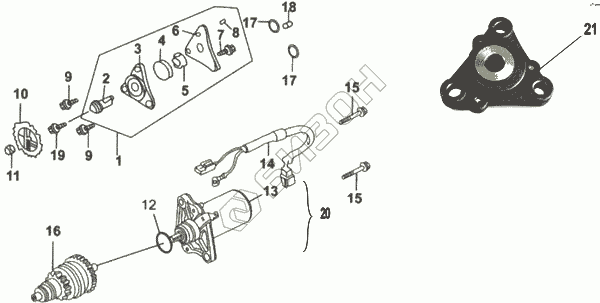

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Электростартер и масляный насос
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
17
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15100 | Масляный насос |
Загрузка ...
|
|
| 2 | 15116 | Вал привода масляного насоса |
Загрузка ...
|
|
| 3 | 15111 | Корпус масляного насоса |
Загрузка ...
|
|
| 4 | 15115 | Внешний ротор масляного насоса |
Загрузка ...
|
|
| 5 | 15114 | Внутренний ротор масляного насоса |
Загрузка ...
|
|
| 6 | 15112 | Крышка корпуса масляного насоса |
Загрузка ...
|
|
| 7 | GB818-86 | Болт М6х12 |
Загрузка ...
|
|
| 8 | 15118 | Штифт 4х6.5 |
Загрузка ...
|
|
| 9 | GB5787-86 | Болт М6х20 |
Загрузка ...
|
|
| 10 | 15121 | Ведомая звездочка масляного насоса |
Загрузка ...
|
|
| 11 | GB6177-88 | Гайка М7 |
Загрузка ...
|
|
| 12 | 34763 | Кольцо резиновое |
Загрузка ...
|
|
| 13 | 34700 | Стартер |
Загрузка ...
|
|
| 14 | 34890 | Кабель электростартера |
Загрузка ...
|
|
| 15 | GB5787-86 | Болт М6х25 |
Загрузка ...
|
|
| 16 | 28200 | Обгонная муфта |
Загрузка ...
|
|
| 17 | 15131 | Уплотнительное кольцо 9х1.6 |
Загрузка ...
|
|
| 18 | 15132 | Штифт 8х12 |
Загрузка ...
|
|
| 19 | GB5787-86 | Болт М6х25 |
Загрузка ...
|
|
| 20 | 246000790101 | Стартер с кабелем в сборе |
Загрузка ...
|
|
| 21 | 246000790201 | Масляный насос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
