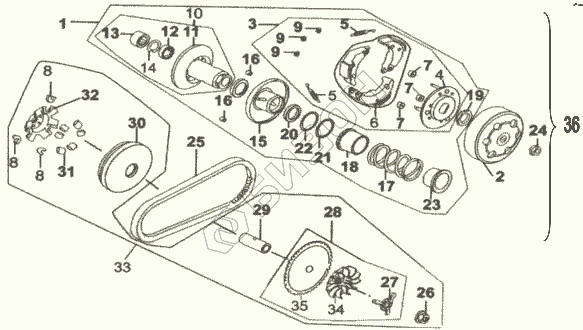

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Ремень, ведущий и ведомый шкив
1
2
3
4
5
5
6
7
7
7
8
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23300 | Ведомый шкив в сборе |
Загрузка ...
|
|
| 2 | 21310 | Ведомый диск сцепления |
Загрузка ...
|
|
| 3 | 21130 | Блок сцепления в сборе |
Загрузка ...
|
|
| 4 | 21110 | Ведущий диск сцепления |
Загрузка ...
|
|
| 5 | 21127 | Пружина колодки |
Загрузка ...
|
|
| 6 | 21120 | Комплект колодок сцепления |
Загрузка ...
|
|
| 7 | 21135 | Демпфирующая резина |
Загрузка ...
|
|
| 8 | 23143 | Зажимной ползун |
Загрузка ...
|
|
| 9 | GB896-86 | Пружинное кольцо |
Загрузка ...
|
|
| 10 | 23310 | Неподвижный диск в сборе |
Загрузка ...
|
|
| 11 | 23320 | Неподвижный диск шкива ведомого |
Загрузка ...
|
|
| 12 | GR276-86 | Подшипник 6901U |
Загрузка ...
|
|
| 13 | GB290-89 | Игольчатый подшипник 17х25х18 |
Загрузка ...
|
|
| 14 | GB893.1-86 | Стопорное кольцо |
Загрузка ...
|
|
| 15 | 23340 | Подвижный диск шкива ведомого |
Загрузка ...
|
|
| 16 | 23371 | Направляющий штифт |
Загрузка ...
|
|
| 17 | 23374 | Пружина сжатия |
Загрузка ...
|
|
| 18 | 23375 | Опора пружины, правая |
Загрузка ...
|
|
| 19 | 23377 | Гайка М28 |
Загрузка ...
|
|
| 20 | 23360 | Сальник 34х39х3 |
Загрузка ...
|
|
| 21 | 23373 | Уплотнительное кольцо 36х1.5 |
Загрузка ...
|
|
| 22 | 23379 | Уплотнительное кольцо 39.8х2.2 |
Загрузка ...
|
|
| 23 | 23376 | Опора пружины, левая |
Загрузка ...
|
|
| 24 | 21392 | Контргайка M10х1.25 |
Загрузка ...
|
|
| 25 | 23200 | Ремень 669-18-30 (Ремень 729-17,7-30) |
Загрузка ...
|
|
| 26 | 23145 | Контргайка M12х1.25 |
Загрузка ...
|
|
| 27 | 27113 | Храповик |
Загрузка ...
|
|
| 28 | 23110 | Комплект неподвижного диска шкива ведущего |
Загрузка ...
|
|
| 29 | 23141 | Втулка ведущего шкива |
Загрузка ...
|
|
| 30 | 23120 | Подвижный диск ведущего шкива |
Загрузка ...
|
|
| 31 | 23130 | Комплект роликов |
Загрузка ...
|
|
| 32 | 23142 | Скоба |
Загрузка ...
|
|
| 33 | 23100 | Ведущий блок в сборе |
Загрузка ...
|
|
| 34 | 19812 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 35 | 23111 | Неподвижный диск ведущего шкива |
Загрузка ...
|
|
| 36 | 246004192211 | Ведомый шкив с диском сцепления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
