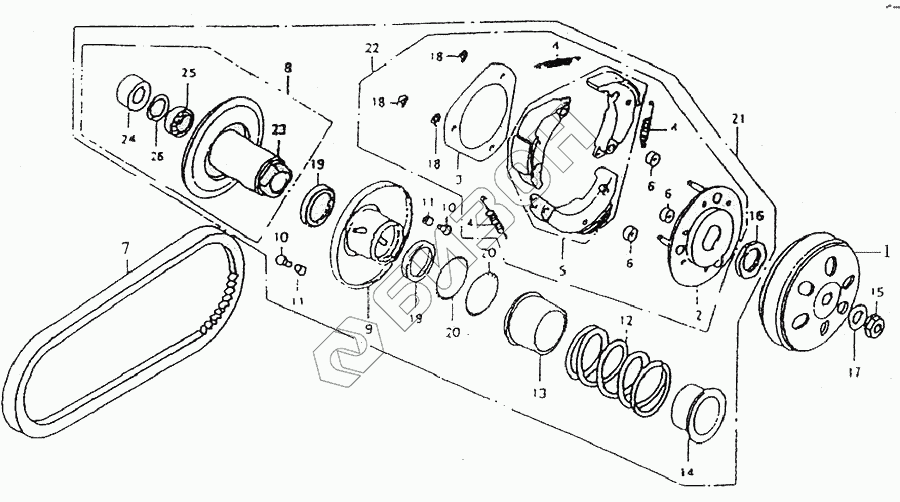

Графический каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Барабан ведомый
1
2
3
4
4
4
5
6
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 152.10.210 | Барабан ведомый |
Загрузка ...
|
|
| 2 | 152.10.225 | Диск ведущий |
Загрузка ...
|
|
| 3 | 152.10.222 | Пластина ведущего диска |
Загрузка ...
|
|
| 4 | 152.10.224 | Пружина колодки сцепления |
Загрузка ...
|
|
| 5 | 152.10.223 | Комплект колодок сцепления |
Загрузка ...
|
|
| 6 | 152.10.221 | Муфта резиновая |
Загрузка ...
|
|
| 7 | 157-9.10.300 | Ремень |
Загрузка ...
|
|
| 8 | 157-9.10.230 | Диск опоры ведомый в сборе |
Загрузка ...
|
|
| 9 | 157-9.10.240 | Диск опоры ведомый |
Загрузка ...
|
|
| 10 | 152.10.203 | Штифт направляющий ролика |
Загрузка ...
|
|
| 11 | 152.10.207 | Ролик штифта |
Загрузка ...
|
|
| 12 | 152.10.204 | Пружина ведомого сцепления |
Загрузка ...
|
|
| 13 | 152.10.202 | Кольцо сальника |
Загрузка ...
|
|
| 14 | 152.10.201 | Кольцо пружины |
Загрузка ...
|
|
| 15 | GB6177.1 | Гайка М12 |
Загрузка ...
|
|
| 16 | 152.10.208 | Гайка М28 |
Загрузка ...
|
|
| 17 | 152.11.401 | Шайба 12 |
Загрузка ...
|
|
| 18 | 958004015501 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 958004092101 | Сальник 34x41x4 |
Загрузка ...
|
|
| 20 | 958004015601 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 157-9.10.200 | Ведомый барабан в сборе |
Загрузка ...
|
|
| 22 | 152.10.220 | Блок сцепления в сборе |
Загрузка ...
|
|
| 23 | 958004015701 | Диск опорный ведомого барабана |
Загрузка ...
|
|
| 24 | 958004092401 | Подшипник игольчатый |
Загрузка ...
|
|
| 25 | 958004092501 | Подшипник 6902U |
Загрузка ...
|
|
| 26 | 958004020701 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
