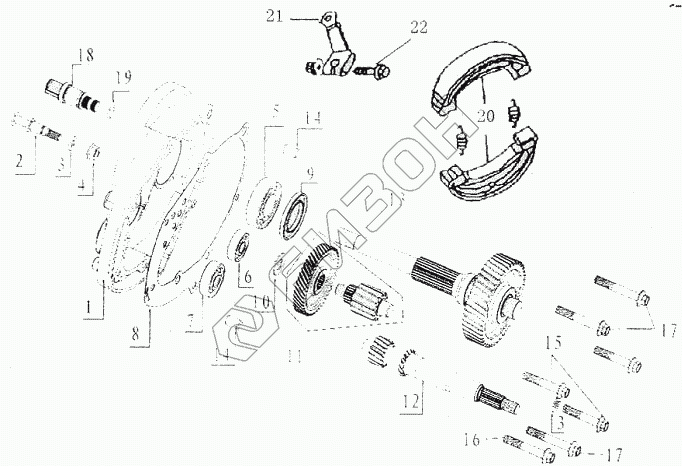

Графический каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 157-9.03.005А | Крышка редуктора в сборе |
Загрузка ...
|
|
| 2 | 152.11.517 | Палец тормозной колодки |
Загрузка ...
|
|
| 3 | 958004015901 | Шайба пальца |
Загрузка ...
|
|
| 4 | GB6187.1 | Гайка М8 |
Загрузка ...
|
|
| 5 | GB/T279 | Подшипник 6205 2RS |
Загрузка ...
|
|
| 6 | GB/T279 | Подшипник 6205 2RS |
Загрузка ...
|
|
| 7 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 8 | 157-9.12.305 | Прокладка картера редуктора |
Загрузка ...
|
|
| 9 | 157-9.12.103 | Сальник 34x52x5 |
Загрузка ...
|
|
| 10 | 157-9.11.403 | Шайба опорная шестерни |
Загрузка ...
|
|
| 11 | 157-9.10.410 | Вал промежуточный в сборе |
Загрузка ...
|
|
| 12 | 157-9.10.401 | Вторичный вал |
Загрузка ...
|
|
| 13 | 157-9.10.404 | Первичный вал |
Загрузка ...
|
|
| 14 | 152.11.516 | Штифт10x16 |
Загрузка ...
|
|
| 15 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 16 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 17 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 18 | 157-9.11.518 | Кулачок заднего тормоза |
Загрузка ...
|
|
| 19 | 152.12.107 | Кольцо 15,2x1,5 |
Загрузка ...
|
|
| 20 | 157.11.520 | Тормозные колодки |
Загрузка ...
|
|
| 21 | 157-9.11.521 | Втулка |
Загрузка ...
|
|
| 22 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
