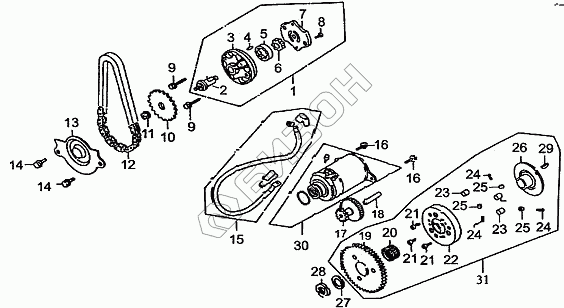

Графический каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Двигатель стартера и масляный насос
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
21
22
23
23
24
24
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15100 | Масляный насос |
Загрузка ...
|
|
| 2 | 15116 | Вал привода масляного насоса |
Загрузка ...
|
|
| 3 | 15111 | Корпус масляного насоса |
Загрузка ...
|
|
| 4 | 15118 | Штифт 4х6.5 |
Загрузка ...
|
|
| 5 | 15115 | Внешний ротор масляного насоса |
Загрузка ...
|
|
| 6 | 15114 | Внутренний ротор масляного насоса |
Загрузка ...
|
|
| 7 | 15112 | Крышка корпуса масляного насоса |
Загрузка ...
|
|
| 8 | GB/T819.1 | Винт М6х12 |
Загрузка ...
|
|
| 9 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 10 | 15121 | Ведомая звездочка масляного насоса |
Загрузка ...
|
|
| 11 | GB/T6177. 1 | Гайка M6 |
Загрузка ...
|
|
| 12 | 15140 | Цепь приводная |
Загрузка ...
|
|
| 13 | 15151 | Стопор ведомой шестерни |
Загрузка ...
|
|
| 14 | GB/T 16674 | Болт М8х20 |
Загрузка ...
|
|
| 15 | 34890 | Кабель электростартера |
Загрузка ...
|
|
| 16 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 17 | 28311 | Блок шестерен |
Загрузка ...
|
|
| 18 | 28321 | Сдвоенный вал |
Загрузка ...
|
|
| 19 | 28161 | Механизм сцепления стартера |
Загрузка ...
|
|
| 20 | GB/T290 | Подшипник 4737 |
Загрузка ...
|
|
| 21 | GB/T90 | Болт M6х10 |
Загрузка ...
|
|
| 22 | 28120 | Корпус пусковой муфты |
Загрузка ...
|
|
| 23 | 28111 | Ролик |
Загрузка ...
|
|
| 24 | 28113 | Пружина |
Загрузка ...
|
|
| 25 | 28112 | Втулка пружины |
Загрузка ...
|
|
| 26 | 28114 | Крышка пусковой муфты |
Загрузка ...
|
|
| 27 | 28172 | Шайба |
Загрузка ...
|
|
| 28 | 28173 | Контргайка М22 |
Загрузка ...
|
|
| 29 | 13118 | Сегментная шпонка |
Загрузка ...
|
|
| 30 | 34700 | Стартер |
Загрузка ...
|
|
| 31 | 28100 | Обгонная муфта в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
