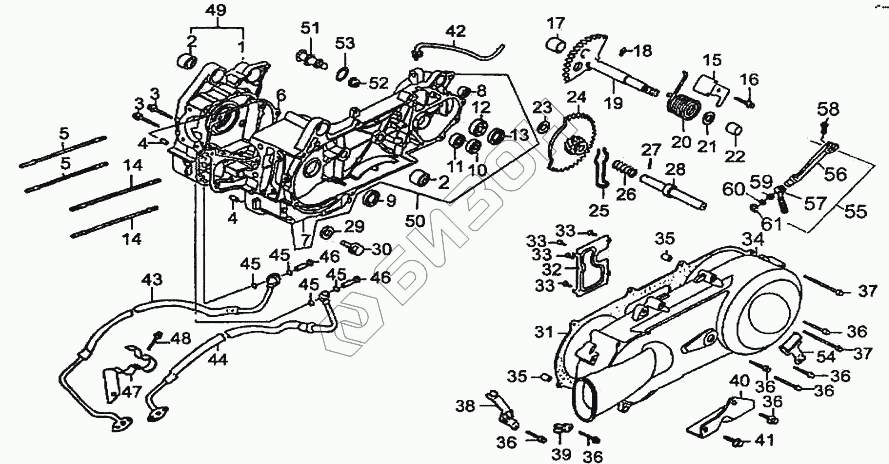

Графический каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Картер
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
34
35
35
36
36
36
36
36
36
36
37
37
38
39
40
41
42
43
44
45
45
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11110 | Правая половина картера |
Загрузка ...
|
|
| 2 | 11120 | Сайлент блок в сборе |
Загрузка ...
|
|
| 3 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 4 | 11318 | Штифт |
Загрузка ...
|
|
| 5 | 12342 | Шпилька цилиндра А М7х168 |
Загрузка ...
|
|
| 6 | 11119 | Прокладка картера |
Загрузка ...
|
|
| 7 | 11210 | Картер, левый |
Загрузка ...
|
|
| 8 | 11220 | Нижняя втулка заднего амортизатора |
Загрузка ...
|
|
| 9 | 13190 | Сальник коленчатого вала левый |
Загрузка ...
|
|
| 10 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 11 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 12 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 13 | 23580 | Сальник ведущий 17х30х6 |
Загрузка ...
|
|
| 14 | 12343 | Шпилька цилиндра В |
Загрузка ...
|
|
| 15 | 27133 | Стопор |
Загрузка ...
|
|
| 16 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 17 | 27146 | Вкладыш 12х16х12 |
Загрузка ...
|
|
| 18 | 27149 | Палец 4,5 |
Загрузка ...
|
|
| 19 | 27110 | Вал кикстартера в сборе |
Загрузка ...
|
|
| 20 | 27118 | Пружина возвратная |
Загрузка ...
|
|
| 21 | 27114 | Шайба 14 |
Загрузка ...
|
|
| 22 | 27147 | Втулка |
Загрузка ...
|
|
| 23 | 27224 | Шайба 10 |
Загрузка ...
|
|
| 24 | 27220 | Мост шестерни в сборе |
Загрузка ...
|
|
| 25 | 27241 | Пружина тормозная |
Загрузка ...
|
|
| 26 | 27242 | Ведущая пружина |
Загрузка ...
|
|
| 27 | GB/T119 | Ролик диам.3х8,5 |
Загрузка ...
|
|
| 28 | 27211 | Вал шестерни холостого хода |
Загрузка ...
|
|
| 29 | 11213 | Шайба 12 |
Загрузка ...
|
|
| 30 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 31 | 11419/1Р57QMJ | Прокладка левой крышки картера |
Загрузка ...
|
|
| 32 | 11416 | Направляющая пластина |
Загрузка ...
|
|
| 33 | GB/T845 | Винт 4.2х16 |
Загрузка ...
|
|
| 34 | 11411/1Р57QMJ | Крышка картера, левая |
Загрузка ...
|
|
| 35 | 11318 | Штифт |
Загрузка ...
|
|
| 36 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 37 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 38 | 16190 | Скоба кабеля |
Загрузка ...
|
|
| 39 | 11442 | Хомут сливной трубы |
Загрузка ...
|
|
| 40 | 11443 | Стопор главной стойки |
Загрузка ...
|
|
| 41 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 42 | 20180 | Выпускная труба в сборе |
Загрузка ...
|
|
| 43 | 19650 | Впускная трубка маслопровода в сборе |
Загрузка ...
|
|
| 44 | 19660 | Шланг отвода масла |
Загрузка ...
|
|
| 45 | 19671 | Прокладка масляной трубки |
Загрузка ...
|
|
| 46 | 19672 | Болт внутреннего отверстия |
Загрузка ...
|
|
| 47 | 19641 | Опора масло охлаждающего шланга |
Загрузка ...
|
|
| 48 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 49 | 11101 | Правый картер в сборе |
Загрузка ...
|
|
| 50 | 11201 | Левая половина картера в сборе |
Загрузка ...
|
|
| 51 | 23540 | Контрольная шпилька тормозной колодки |
Загрузка ...
|
|
| 52 | GB/T6177. 1 | Гайка M6 |
Загрузка ...
|
|
| 53 | 23543 | Кольцо круглого сечения 7,5х1,5 |
Загрузка ...
|
|
| 54 | 23546 | Зажим троса тормоза |
Загрузка ...
|
|
| 55 | 27700 | Рычаг кикстартера |
Загрузка ...
|
|
| 56 | 27721 | Рычаг кикстартера |
Загрузка ...
|
|
| 57 | 27711 | Педаль рычага кикстартера |
Загрузка ...
|
|
| 58 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 59 | 27714 | Пружина |
Загрузка ...
|
|
| 60 | 27716 | Опора пружины |
Загрузка ...
|
|
| 61 | GB/T895. 2 | Пружинное кольцо 10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
