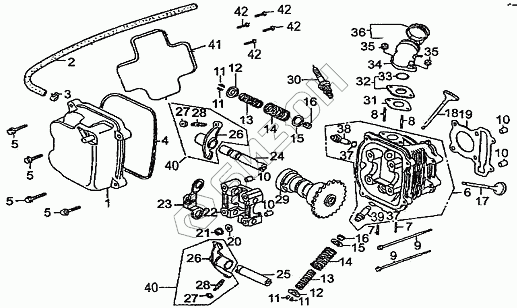

Графический каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Крышка головки цилиндра и головка цилиндра
1
2
3
4
5
5
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
35
36
37
37
38
39
40
40
41
42
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12310 | Крышка головки цилиндров |
Загрузка ...
|
|
| 2 | 20162 | Отводящая выпускная труба |
Загрузка ...
|
|
| 3 | 20163 | Хомут выпускной трубы |
Загрузка ...
|
|
| 4 | 12312 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 5 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 6 | 12210 | Головка цилиндра в сборе |
Загрузка ...
|
|
| 7 | GB/T899 | Болт М6х35 |
Загрузка ...
|
|
| 8 | GB/T899 | Болт М6х35 |
Загрузка ...
|
|
| 9 | GB/T 16674 | Болт М8х20 |
Загрузка ...
|
|
| 10 | 12118 | Штифт блока цилиндров |
Загрузка ...
|
|
| 11 | 14752 | Сухарик клапана |
Загрузка ...
|
|
| 12 | 14751 | Опора верхняя |
Загрузка ...
|
|
| 13 | 14756 | Пружина внутренняя |
Загрузка ...
|
|
| 14 | 14755 | Пружина наружная |
Загрузка ...
|
|
| 15 | 14753 | Опора нижняя |
Загрузка ...
|
|
| 16 | 14730 | Сальник |
Загрузка ...
|
|
| 17 | 14720 | Клапан выпускной |
Загрузка ...
|
|
| 18 | 14710 | Клапан впускной |
Загрузка ...
|
|
| 19 | 12221 | Прокладка головки цилиндра |
Загрузка ...
|
|
| 20 | GB/T96 | Шайба 8 |
Загрузка ...
|
|
| 21 | GB/T6177. 1 | Гайка M6 |
Загрузка ...
|
|
| 22 | 14414 | Корпус распределительного вала |
Загрузка ...
|
|
| 23 | 14150 | Стопор для автоматического выпрямителя |
Загрузка ...
|
|
| 24 | 14420 | Комплект осей коромысла клапана |
Загрузка ...
|
|
| 25 | 14413 | Ось коромысла клапана |
Загрузка ...
|
|
| 26 | 14411 | Плечо коромысла клапана |
Загрузка ...
|
|
| 27 | 14416 | Регулировочная гайка клапанного зазора |
Загрузка ...
|
|
| 28 | 14415 | Регулировочный винт коромысла |
Загрузка ...
|
|
| 29 | 14100 | Распределительный вал в сборе |
Загрузка ...
|
|
| 30 | 34210 | Свеча зажигания (C7HAS) |
Загрузка ...
|
|
| 31 | 17332 | Уплотнительное кольцо впускной трубы |
Загрузка ...
|
|
| 32 | 17331 | Теплоизолирующая прокладка |
Загрузка ...
|
|
| 33 | 17321 | Уплотнительное кольцо |
Загрузка ...
|
|
| 34 | 17310 | Патрубок впускной |
Загрузка ...
|
|
| 35 | GB/T6177. 1 | Гайка M6 |
Загрузка ...
|
|
| 36 | 17340 | Хомут |
Загрузка ...
|
|
| 37 | 12216 | Уплотнительное кольцо направляющей |
Загрузка ...
|
|
| 38 | 12214 | Направляющая клапана |
Загрузка ...
|
|
| 39 | 12215 | Направляющая выпускного клапана |
Загрузка ...
|
|
| 40 | 14410 | Клапанное коромысло в сборе |
Загрузка ...
|
|
| 41 | 12353 | Крышка |
Загрузка ...
|
|
| 42 | GB/T845 | Винт 4.2х16 |
Загрузка ...
|
|
| 43 | 262004093101 | Патрубок впускной в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
