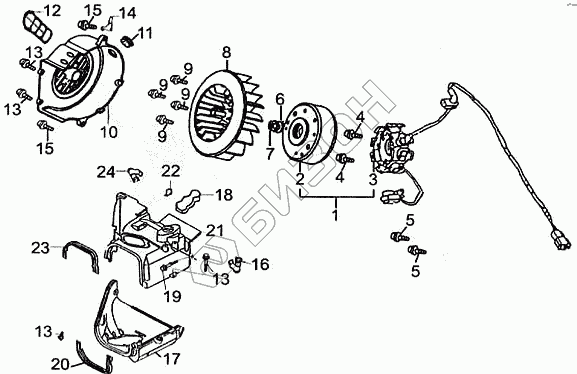

Графический каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Крышка вентилятора и генератор
1
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31100 | Генератор в сборе |
Загрузка ...
|
|
| 2 | 31110 | Ротор в сборе |
Загрузка ...
|
|
| 3 | 31210 | Статор в сборе |
Загрузка ...
|
|
| 4 | GB/T5786 | Болт М12x1,25x12 |
Загрузка ...
|
|
| 5 | GB/T5781 | Болт M6x8 |
Загрузка ...
|
|
| 6 | GB/T97.1 | Шайба 6 |
Загрузка ...
|
|
| 7 | GB/T6177.1 | Гайка М6 |
Загрузка ...
|
|
| 8 | 19810 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 9 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 10 | 19710 | Крышка вентилятора |
Загрузка ...
|
|
| 11 | 19715 | Резиновая пробка |
Загрузка ...
|
|
| 12 | 19716 | Направляющая для охлаждения карбюратора |
Загрузка ...
|
|
| 13 | GB/T9456 | Винт ST M5х16 |
Загрузка ...
|
|
| 14 | 34951 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 15 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 16 | 19742 | Скоба перепускной трубки |
Загрузка ...
|
|
| 17 | 19720 | Закрытие воздупровода А |
Загрузка ...
|
|
| 18 | 14526 | Резиновая крышка |
Загрузка ...
|
|
| 19 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 20 | 19723 | Уплотнение закрытия отвода воздуха |
Загрузка ...
|
|
| 21 | 19730 | Закрытие воздухопровода В |
Загрузка ...
|
|
| 22 | 34931 | Зажим провода катушки зажигания |
Загрузка ...
|
|
| 23 | 19733 | Уплотнители |
Загрузка ...
|
|
| 24 | 19743 | Зажим трубки сапуна |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
