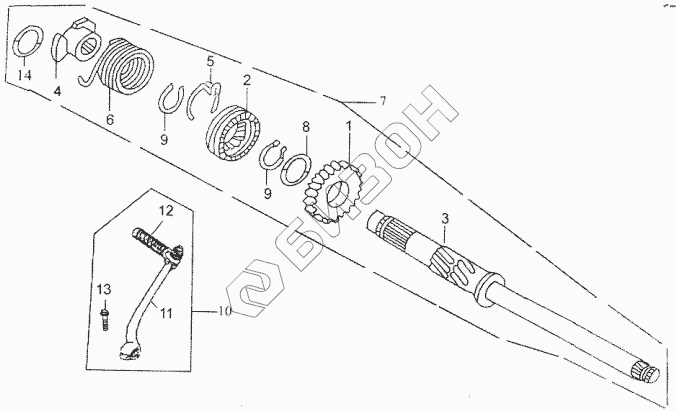

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Пусковое устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 27151/1P50FMG-3 Шестерня пускового устройства
Загрузка ...
2 27113/1P50FMG-3 Храповик
Загрузка ...
3 27111/1P50FMG-H Вал пускового устройства
Загрузка ...
4 27117/1P50FMG-3 Опора пружины
Загрузка ...
5 27152/1P50FMG-H Пружина тормозная
Загрузка ...
6 27118/1P50FMG-H Пружина возвратная
Загрузка ...
7 27100/1P50FMG-H Вал кикстартера в сборе
Загрузка ...
8 27141/1P50FMG-H Шайба
Загрузка ...
9 27142/1P50FMG-H Кольцо стопорное
Загрузка ...
10 27700/1P50FMG Рычаг стартера
Загрузка ...
11 27710/1P50FMG Рычаг стартера в сборе
Загрузка ...
12 27713/1P50FMG Валик педали
Загрузка ...
13 GB/T5783 Болт M6х20
Загрузка ...
14 27114/1P50FMG Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
