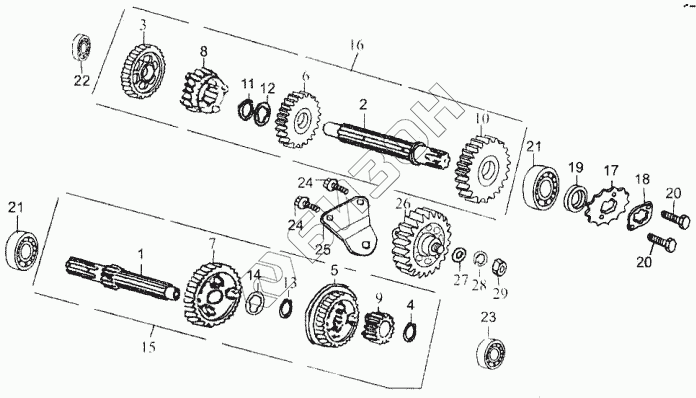

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Трансмиссионные валы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23611/1P50FMG-Н | Первичный вал |
Загрузка ...
|
|
| 2 | 23771/1P50FMG-Н | Вторичный вал |
Загрузка ...
|
|
| 3 | 23711/1P50FMG-Н | Шестерня I передачи вторичного вала |
Загрузка ...
|
|
| 4 | 23673/1P50FMG-Н | Втулка |
Загрузка ...
|
|
| 5 | 23621/1P50FMG-H | Шестерня II передачи первичного вала |
Загрузка ...
|
|
| 6 | 23721/1P50FMG-H | Шестерня II передачи вторичного вала |
Загрузка ...
|
|
| 7 | 23631/1P50FMG-H | Шестерня III передачи первичного вала |
Загрузка ...
|
|
| 8 | 23731/1P50FMG-H | Шестерня III передачи вторичного вала |
Загрузка ...
|
|
| 9 | 23943/1P50FMG-H | Шестерня заднего хода первичного вала |
Загрузка ...
|
|
| 10 | 23973/1P50FMG-H | Шестерня заднего хода вторичного вала |
Загрузка ...
|
|
| 11 | 23772/1P50FMG | Стопорное кольцо |
Загрузка ...
|
|
| 12 | 23775/1P50FMG | Шайба 14 |
Загрузка ...
|
|
| 13 | 23675/1P50FMG | Шайба 14 |
Загрузка ...
|
|
| 14 | 23672/1P50FMG | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 15 | 23600/1P50FMG-H | Первичный вал в сборе |
Загрузка ...
|
|
| 16 | 23700/1P50FMG-Н | Вторичный вал в сборе |
Загрузка ...
|
|
| 17 | 22711/1P50FMG-3 | Звездочка |
Загрузка ...
|
|
| 18 | 22712/1P50FMG | Стопорная пластина звездочки |
Загрузка ...
|
|
| 19 | 23790/1P50FMG | Сальник 17х29х5 |
Загрузка ...
|
|
| 20 | GB/Т5783 | Болт М6х8 |
Загрузка ...
|
|
| 21 | GB/Т276-94 | Шарикоподшипник 6000 |
Загрузка ...
|
|
| 22 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 23 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 24 | GB/T5783 | Болт M6х20 |
Загрузка ...
|
|
| 25 | 23967/1P50FMG-Н | Кронштейн вала |
Загрузка ...
|
|
| 26 | 23960/1Р50FMG-H | Шестерня промежуточная заднего хода |
Загрузка ...
|
|
| 27 | 23969/1P50FMG-H | Кольцо |
Загрузка ...
|
|
| 28 | 23968/1P50FMG-H | Стопорная шайба |
Загрузка ...
|
|
| 29 | GB/T6172.1 | Гайка М8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
