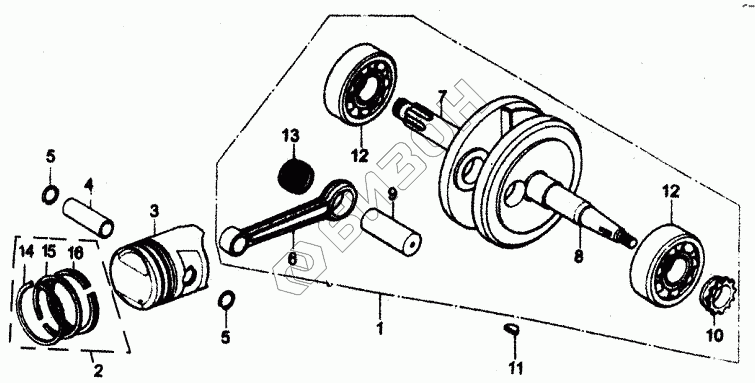

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Коленчатый вал и поршень

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 13100/1P47FMD Коленчатый вал в сборе
Загрузка ...
2 13300/1P39QMB Комплект поршневых колец
Загрузка ...
3 13211/1P39QMB Поршень
Загрузка ...
4 13221/1P39QMB Палец поршня
Загрузка ...
5 13222/1P50FMB Стопор пальца поршневого
Загрузка ...
6 13131/1P47FMD Соединительная тяга
Загрузка ...
7 13121/1P47FMD Коленчатый вал правый
Загрузка ...
8 13111/1P47FMD Коленчатый вал левый
Загрузка ...
9 13141/1P50FMG Палец привода коленчатого вала
Загрузка ...
10 13311/1P50FMG Распределительная звездочка
Загрузка ...
11 13118/1P50FMG Шпонка
Загрузка ...
12 GB/T276-94 Подшипник 6304
Загрузка ...
13 13150/1P50FMG Подшипник
Загрузка ...
14 13311/1P39QMB Комплект поршневых колец №1
Загрузка ...
15 13312/1P39QMB Комплект поршневых колец №2
Загрузка ...
16 13320/1P39QMB Комплект маслосъемных поршневых колец
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
