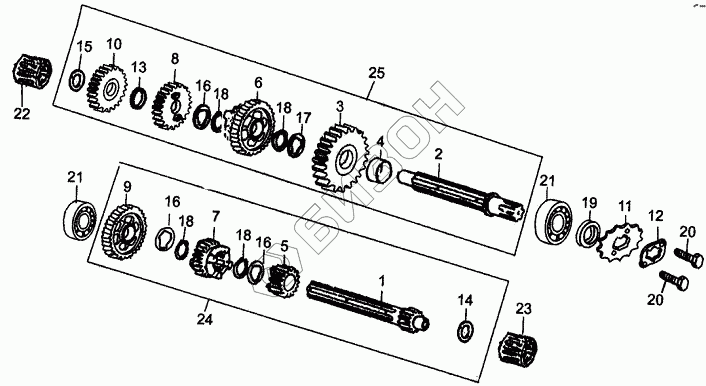

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Трансмиссионные валы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
18
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23611/1P50FMG | Первичный вал |
Загрузка ...
|
|
| 2 | 23771/1P50FMG | Вторичный вал |
Загрузка ...
|
|
| 3 | 23711/1P50FMG | Шестерня I передачи вторичного вала |
Загрузка ...
|
|
| 4 | 23712/1P50FMG | Втулка |
Загрузка ...
|
|
| 5 | 2362/1P50FMG | Шестерня II передачи первичного вала |
Загрузка ...
|
|
| 6 | 2372/1P50FMG | Шестерня II передачи вторичного вала |
Загрузка ...
|
|
| 7 | 23631/P50FMG | Шестерня III передачи первичного вала |
Загрузка ...
|
|
| 8 | 23731/1P50FMG | Шестерня III передачи вторичного вала |
Загрузка ...
|
|
| 9 | 23641/1P50FMG | Шестерня IV передачи первичного вала |
Загрузка ...
|
|
| 10 | 23741/1P50FMG | Шестерня IV вторичного вала |
Загрузка ...
|
|
| 11 | 22711/1P50FMG | Звездочка |
Загрузка ...
|
|
| 12 | 22712/1P50FMG | Стопорная пластина звездочки |
Загрузка ...
|
|
| 13 | 23773/1P50FMG | Шайба 17 |
Загрузка ...
|
|
| 14 | 23674/1P50FMG | Шайба 14 |
Загрузка ...
|
|
| 15 | 23774/1P50FMG | Шайба 13,5 |
Загрузка ...
|
|
| 16 | 23675/1P50FMG | Шайба 14 |
Загрузка ...
|
|
| 17 | 23775/1P50FMG | Шайба 14 |
Загрузка ...
|
|
| 18 | 23672/1P50FMG | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 19 | 23790/1P50FMG | Сальник 17х29х5 |
Загрузка ...
|
|
| 20 | GB5783-86 | Болт М5х12 |
Загрузка ...
|
|
| 21 | GB/Т276-94 | Шарикоподшипник 6000 |
Загрузка ...
|
|
| 22 | 23780/1P50FMG | Игольчатый подшипник 13.5х20х12 |
Загрузка ...
|
|
| 23 | 23680/1P50FMG | Игольчатый подшипник 14х20х12 |
Загрузка ...
|
|
| 24 | 23600/1P50FMG | Первичный вал в сборе |
Загрузка ...
|
|
| 25 | 23700/1P50FMG | Вторичный вал в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
