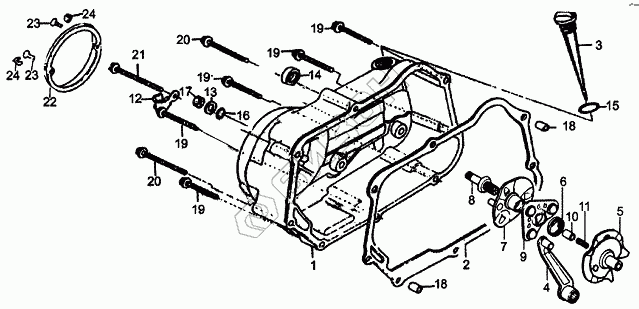

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Правая крышка картера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
20
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11310/1P50FMG-А | Правая крышка картера |
Загрузка ...
|
|
| 2 | 11319/1P50FMG | Прокладка |
Загрузка ...
|
|
| 3 | 15611/1P50FMG | Указатель уровня |
Загрузка ...
|
|
| 4 | 21810/1P50FMG-А | Рычаг сцепления |
Загрузка ...
|
|
| 5 | 21830/1P50FMG-А | Нажимная пластина |
Загрузка ...
|
|
| 6 | 21875/1P50FMG-А | Пружина |
Загрузка ...
|
|
| 7 | 21840/1P50FMG-А | Разделительная пластина |
Загрузка ...
|
|
| 8 | 21871/1P50FMG-А | Регулировочный болт |
Загрузка ...
|
|
| 9 | 21850/1P50FMG-А | Обойма с шариками |
Загрузка ...
|
|
| 10 | 15433/1P50FMG-А | Масляная трубка |
Загрузка ...
|
|
| 11 | 15432/1P50FMG-А | Пружина |
Загрузка ...
|
|
| 12 | 34931/1P50FMG | Фиксатор провода катушки зажигания |
Загрузка ...
|
|
| 13 | 21872/1P50FMG-А | Шайба |
Загрузка ...
|
|
| 14 | 27190/1Р50FMG | Сальник 13,7х24х5 |
Загрузка ...
|
|
| 15 | 15612/1P50FMG | Уплотнительное кольцо |
Загрузка ...
|
|
| 16 | 21873/1P50FMG-А | Уплотнительное кольцо |
Загрузка ...
|
|
| 17 | GB41-86 | Гайка М8 |
Загрузка ...
|
|
| 18 | 11318/1P50FMG | Штифт 8х12 |
Загрузка ...
|
|
| 19 | GB5787-86 | Болт М6х40 |
Загрузка ...
|
|
| 20 | GB5787-86 | Болт М6х65 |
Загрузка ...
|
|
| 21 | GB5787-86 | Болт М6х8 |
Загрузка ...
|
|
| 22 | 11331/1P50FMG | Кожух крышки сцепления |
Загрузка ...
|
|
| 23 | GB69-85 | Винт |
Загрузка ...
|
|
| 24 | 11341/1P50FMG | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
