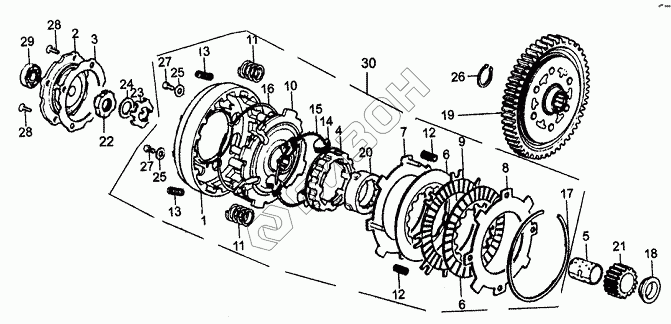

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Сцепление
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21114/1P50FMG-А | Крышка сцепления |
Загрузка ...
|
|
| 2 | 21361/1P50FMG-А | Закрытие сцепления |
Загрузка ...
|
|
| 3 | 21362/1P50FMG-А | Прокладка закрытия |
Загрузка ...
|
|
| 4 | 21311/1P50FMG-А | Управляемая пластина |
Загрузка ...
|
|
| 5 | 22622/1P50FMG | Втулка |
Загрузка ...
|
|
| 6 | 21170/1P50FMG-А | Диск ведущий в сборе VII |
Загрузка ...
|
|
| 7 | 21150/1P50FMG-А | Ведущий диск |
Загрузка ...
|
|
| 8 | 21161/1P50FMG-А | Ведущий диск |
Загрузка ...
|
|
| 9 | 21180/1P50FMG-А | Диск ведомый в сборе |
Загрузка ...
|
|
| 10 | 21111/1P50FMG-А | Ведущий диск |
Загрузка ...
|
|
| 11 | 21133/1P50FMG-А | Пружина сцепления |
Загрузка ...
|
|
| 12 | 21136/1P50FMG-А | Пружина |
Загрузка ...
|
|
| 13 | 21137/1P50FMG-А | Пружина |
Загрузка ...
|
|
| 14 | 21120/1P50FMG-А | Узлы сцепления |
Загрузка ...
|
|
| 15 | 21127/1P50FMG-А | Пружина |
Загрузка ...
|
|
| 16 | 21113/1P50FMG-А | Манжета |
Загрузка ...
|
|
| 17 | 22376/1P50FMG | Пружинное кольцо |
Загрузка ...
|
|
| 18 | 22374/1P50FMG | Втулка 22х28х8 |
Загрузка ...
|
|
| 19 | 22610/1P50FMG-А | Шестерня ведомая |
Загрузка ...
|
|
| 20 | 21372/1P50FMG-А | Приводная втулка |
Загрузка ...
|
|
| 21 | 22621/1P50FMG-А | Шестерня ведущая |
Загрузка ...
|
|
| 22 | 22631/1P50FMG | Контргайка |
Загрузка ...
|
|
| 23 | 22632/1P50FMG | Шайба стопорная |
Загрузка ...
|
|
| 24 | 22633/1P50FMG | Пружинная разрезная шайба |
Загрузка ...
|
|
| 25 | 21115/1P50FMG-А | Шайба 14 |
Загрузка ...
|
|
| 26 | 22634/1P50FMG | Пружинное кольцо |
Загрузка ...
|
|
| 27 | GB818-85 | Винт M6x10 |
Загрузка ...
|
|
| 28 | GB819-86 | Винт M6x10 |
Загрузка ...
|
|
| 29 | GB/Т276-94 | Шарикоподшипник 6000 |
Загрузка ...
|
|
| 30 | 21100/1P50FMG-А | Сцепление в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
