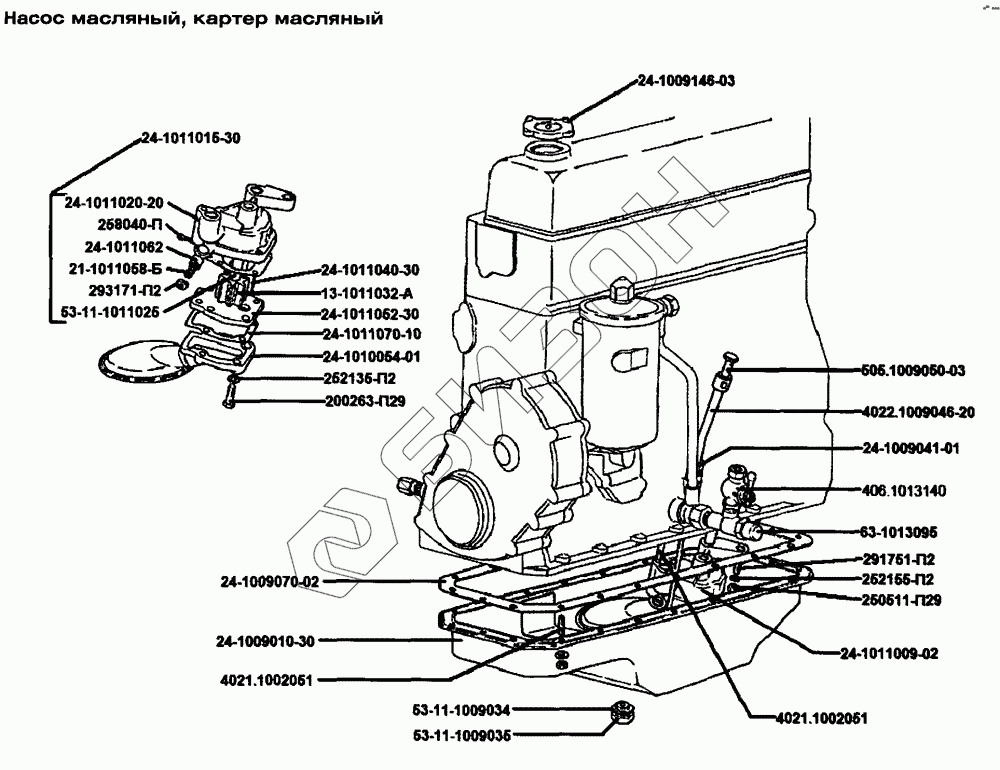

Графический каталог запасных частей к технике: ЗМЗ-402.10. Насос масляный, картер масляный
21-1011058-Б
4021.1002051
4021.1002051
24-1011062
24-1011070-10
63-1013095
406.1013140
24-1011052-30
250511-П29
252155-П2
291751-П2
252135-П2
200263-П29
293171-П2
258040-П
53-11-1009034
24-1009041-01
4022.1009046-20
506.1009050-03
24-1009070-02
24-1009146-03
53-11-1009035
24-1009010-30
24-1010054-01
24-1011009-02
53-11-1011025
24-1011015-30
24-1011020-20
13-1011032-А
24-1011040-30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 49-4228063-10 | 49-4228063-10 | Шланг |
Загрузка ...
|
|
| 21-1011058-Б | 21-1011058-Б | Пружина редукционного клапана |
Загрузка ...
|
|
| 4021.1002051 | 4021.1002051 | Шпилька |
Загрузка ...
|
|
| 24-1011062 | 24-1011062 | Плунжер редукционного клапана |
Загрузка ...
|
|
| 24-1011070-10 | 24-1011070-10 | Прокладка приемного патрубка |
Загрузка ...
|
|
| 24-1011220-11 | 24-1011220-11 | Валик привода масляного насоса |
Загрузка ...
|
|
| 24-1011391 | 24-1011391 | Втулка установочная |
Загрузка ...
|
|
| 63-1013095 | 63-1013095 | Клапан масляного радиатора в сборе |
Загрузка ...
|
|
| 63-1013097 | 63-1013097 | Корпус клапана масляного радиатора |
Загрузка ...
|
|
| 406.1013140 | 406.1013140 | Кран запорный |
Загрузка ...
|
|
| 24-1011052-30 | 24-1011052-30 | Крышка масляного насоса |
Загрузка ...
|
|
| 4021.1014203 | 4021.1014203 | Шланг вентиляции картера в сборе |
Загрузка ...
|
|
| 24-1014210 | 24-1014210 | Хомут |
Загрузка ...
|
|
| 250511-П29 | 250511-П29 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 252155-П2 | 252155-П2 | Шайба 8Л |
Загрузка ...
|
|
| 291751-П2 | 291751-П2 | Шпилька М8х1-4hх30 |
Загрузка ...
|
|
| 252135-П2 | 252135-П2 | Шайба 8Т |
Загрузка ...
|
|
| 200263-П29 | 200263-П29 | Болт М8-6gх35 |
Загрузка ...
|
|
| 293171-П2 | 293171-П2 | Шайба 5 |
Загрузка ...
|
|
| 258040-П | 258040-П | Шплинт 3,2x25 |
Загрузка ...
|
|
| 24-1009154-01 | 24-1009154-01 | Корпус крышки |
Загрузка ...
|
|
| 24-1009010-40 | 24-1009010-40 | Картер масляный |
Загрузка ...
|
|
| 53-11-1009034 | 53-11-1009034 | Прокладка пробки |
Загрузка ...
|
|
| 24-1009041-01 | 24-1009041-01 | Штуцер трубки |
Загрузка ...
|
|
| 4022.1009046-20 | 4022.1009046-20 | Трубка указателя уровня масла |
Загрузка ...
|
|
| 506.1009050-03 | 506.1009050-03 | Указатель уровня масла |
Загрузка ...
|
|
| 24-1009070-02 | 24-1009070-02 | Прокладка масляного картера |
Загрузка ...
|
|
| 24-1009146-03 | 24-1009146-03 | Крышка маслоналивного патрубка с прокладкой |
Загрузка ...
|
|
| 24-1009150-10 | 24-1009150-10 | Планка запорная маслоналивного патрубка |
Загрузка ...
|
|
| 53-11-1009035 | 53-11-1009035 | Пробка масляного картера |
Загрузка ...
|
|
| 24-1009010-30 | 24-1009010-30 | Картер масляный |
Загрузка ...
|
|
| 24-1010054-01 | 24-1010054-01 | Патрубок приемный масляного насоса |
Загрузка ...
|
|
| 4022.1010042 | 4022.1010042 | Сетка приемного патрубка |
Загрузка ...
|
|
| 24-1011009-02 | 24-1011009-02 | Насос масляный с маслоприемником |
Загрузка ...
|
|
| 53-11-1011025 | 53-11-1011025 | Ось ведомой шестерни |
Загрузка ...
|
|
| 24-1011015-30 | 24-1011015-30 | Корпус масляного насоса в сборе |
Загрузка ...
|
|
| 24-1011020-20 | 24-1011020-20 | Корпус масляного насоса |
Загрузка ...
|
|
| 13-1011032-А | 13-1011032-А | Шестерня маслонасоса ведомая |
Загрузка ...
|
|
| 24-1011040-30 | 24-1011040-30 | Валик масляного насоса с ведущей шестерней |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
