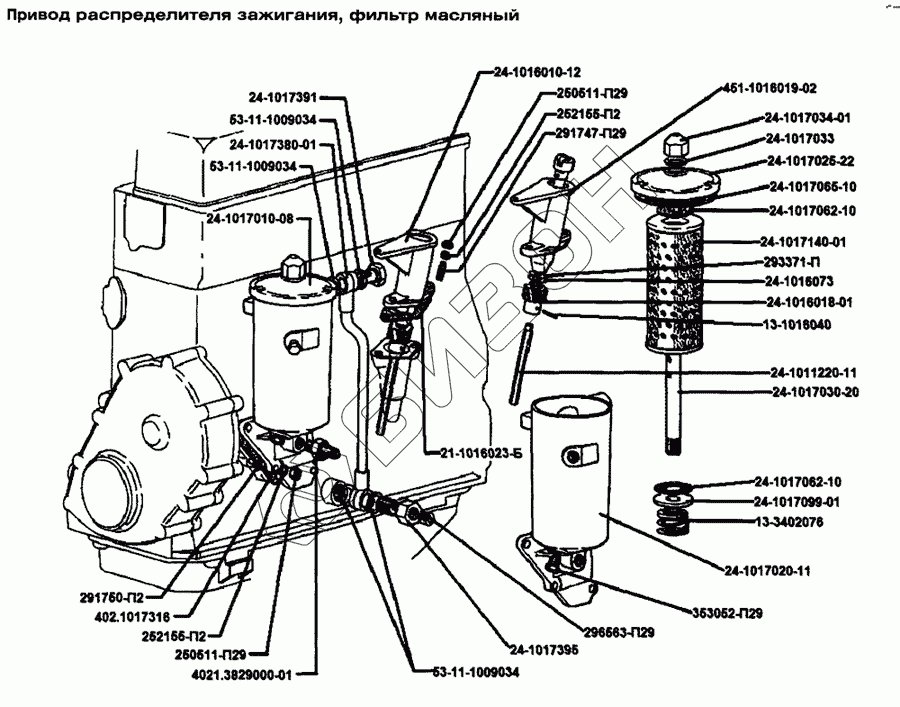

Графический каталог запасных частей к технике: ЗМЗ-402.10. Привод распределителя зажигания, фильтр масляный
24-1017140-01
4021.3829000-01
24-1011220-11
293371-П
353052-П29
296563-П29
291750-П2
250511-П29
250511-П29
252155-П2
252155-П2
291747-П29
53-11-1009034
53-11-1009034
53-11-1009034
13-3402076
24-1017395
24-1017391
24-1017380-01
402.1017316
24-1016010-12
24-1017099-01
24-1017065-10
24-1017062-10
24-1017062-10
24-1017034-01
24-1017033
24-1017030-20
24-1017025-22
24-1017020-11
24-1017010-08
13-1016040
24-1016073
21-1016023-Б
451-1016019-02
24-1016018-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 24-1017140-01 | 24-1017140-01 | Элемент фильтрующий |
Загрузка ...
|
|
| 4021.3829000-01 | 4021.3829000-01 | Датчик аварийного давления масла |
Загрузка ...
|
|
| 24-1011220-11 | 24-1011220-11 | Валик привода масляного насоса |
Загрузка ...
|
|
| 293371-П | 293371-П | Шайба 5,5 |
Загрузка ...
|
|
| 353052-П29 | 353052-П29 | Пробка К1/4" |
Загрузка ...
|
|
| 296563-П29 | 296563-П29 | Пробка КГ3/8" |
Загрузка ...
|
|
| 291750-П2 | 291750-П2 | Шпилька М8х1х25 |
Загрузка ...
|
|
| 250511-П29 | 250511-П29 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 252155-П2 | 252155-П2 | Шайба 8Л |
Загрузка ...
|
|
| 291747-П29 | 291747-П29 | Шпилька М8х1х22 |
Загрузка ...
|
|
| 53-11-1009034 | 53-11-1009034 | Прокладка пробки |
Загрузка ...
|
|
| 13-3402076 | 13-3402076 | Пружина |
Загрузка ...
|
|
| 24-1017395 | 24-1017395 | Штуцер нагнетательной трубки |
Загрузка ...
|
|
| 24-1017391 | 24-1017391 | Штуцер нагнетательной трубки |
Загрузка ...
|
|
| 24-1017380-01 | 24-1017380-01 | Трубка нагнетательная масляного фильтра |
Загрузка ...
|
|
| 402.1017316 | 402.1017316 | Прокладка корпуса фильтра |
Загрузка ...
|
|
| 24-1016010-12 | 24-1016010-12 | Привод распределителя зажигания |
Загрузка ...
|
|
| 24-1017099-01 | 24-1017099-01 | Шайба опорная пружины |
Загрузка ...
|
|
| 24-1017065-10 | 24-1017065-10 | Прокладка крышки масляного фильтра |
Загрузка ...
|
|
| 24-1017062-10 | 24-1017062-10 | Кольцо уплотнительное фильтрующего элемента |
Загрузка ...
|
|
| 24-1017034-01 | 24-1017034-01 | Гайка |
Загрузка ...
|
|
| 24-1017033 | 24-1017033 | Шайба |
Загрузка ...
|
|
| 24-1017030-20 | 24-1017030-20 | Стержень масляного фильтра |
Загрузка ...
|
|
| 24-1017025-22 | 24-1017025-22 | Крышка фильтра |
Загрузка ...
|
|
| 24-1017020-11 | 24-1017020-11 | Корпус фильтра |
Загрузка ...
|
|
| 24-1017010-08 | 24-1017010-08 | Фильтр масляный |
Загрузка ...
|
|
| 13-1016040 | 13-1016040 | Штифт предохранительный |
Загрузка ...
|
|
| 24-1016073 | 24-1016073 | Шайба упорная |
Загрузка ...
|
|
| 21-1016023-Б | 21-1016023-Б | Прокладка корпуса |
Загрузка ...
|
|
| 451-1016019-02 | 451-1016019-02 | Корпус привода распределителя |
Загрузка ...
|
|
| 24-1016018-01 | 24-1016018-01 | Шестерня привода распределителя зажигания |
Загрузка ...
|
|
| 24-1016012 | 24-1016012 | Валик привода распределителя с упорной втулкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
