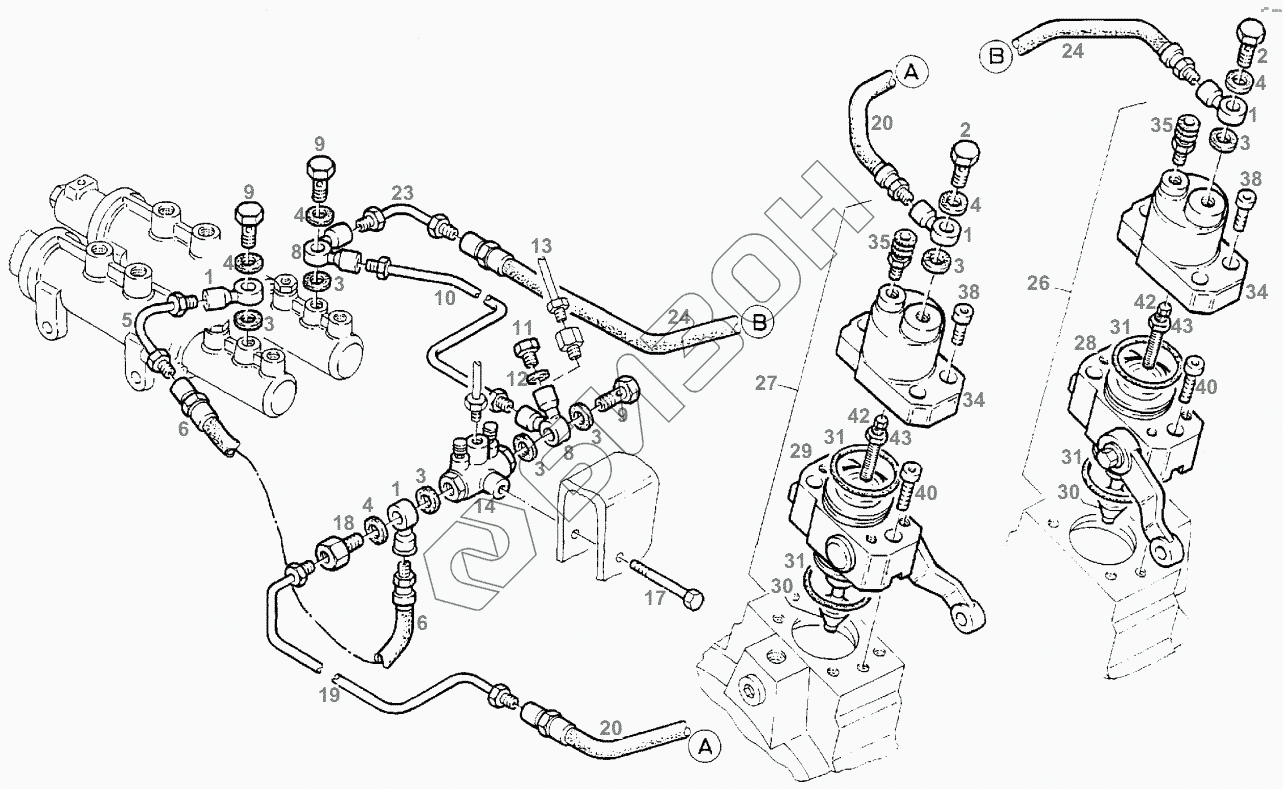

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. ACTUATING CYLINDER
1
1
1
1
2
2
3
3
3
3
3
3
3
4
4
4
4
4
5
6
6
8
8
9
9
9
10
11
12
14
17
18
19
20
20
23
23
24
24
26
26
27
28
29
30
30
31
31
31
31
34
34
35
35
38
38
40
40
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F281800570040 | RING ADAPTER |
Загрузка ...
|
|
| 2 | F281800570050 | HOLLOW SCREW |
Загрузка ...
|
|
| 3 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 4 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 5 | 524101070240 | BRAKE PIPE |
Загрузка ...
|
|
| 6 | Н524101070110 | BRAKE HOSE |
Загрузка ...
|
|
| 8 | Х596030400000 | RING ADAPTER |
Загрузка ...
|
|
| 9 | F139110340110 | HOLLOW SCREW |
Загрузка ...
|
|
| 10 | 524101070300 | BRAKE PIPE |
Загрузка ...
|
|
| 11 | Х494203800000 | LOCK SCREW |
Загрузка ...
|
|
| 12 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 14 | G524101070051 | AUXIL. CONTROL UNIT |
Загрузка ...
|
|
| 17 | Х487528641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | 816100610020 | HOLLOW SCREW |
Загрузка ...
|
|
| 19 | 524101070250 | BRAKE PIPE |
Загрузка ...
|
|
| 20 | Н822100100030 | BRAKE HOSE |
Загрузка ...
|
|
| 23 | 524101070240 | BRAKE PIPE |
Загрузка ...
|
|
| 23 | F524101070090 | SET OF GASKETS |
Загрузка ...
|
|
| 24 | Н822100070200 | BRAKE HOSE |
Загрузка ...
|
|
| 26 | G524101070112 | WHEEL CYLINDER |
Загрузка ...
|
|
| 26 | F524101070090 | SET OF GASKETS |
Загрузка ...
|
|
| 27 | G524101070102 | WHEEL CYLINDER |
Загрузка ...
|
|
| 28 | F524101070160 | CYLINDER LOWER PART |
Загрузка ...
|
|
| 29 | F524101070150 | CYLINDER LOWER PART |
Загрузка ...
|
|
| 30 | F524101070080 | KEY |
Загрузка ...
|
|
| 31 | F822100070040 | O-SEAL |
Загрузка ...
|
|
| 34 | F524101070060 | CYLINDER HAED ASSY |
Загрузка ...
|
|
| 35 | F524101070040 | AIR-VENT VALVE |
Загрузка ...
|
|
| 38 | Х485007305000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 40 | Х485013606000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 42 | F524101070140 | THREADED PIN |
Загрузка ...
|
|
| 43 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
