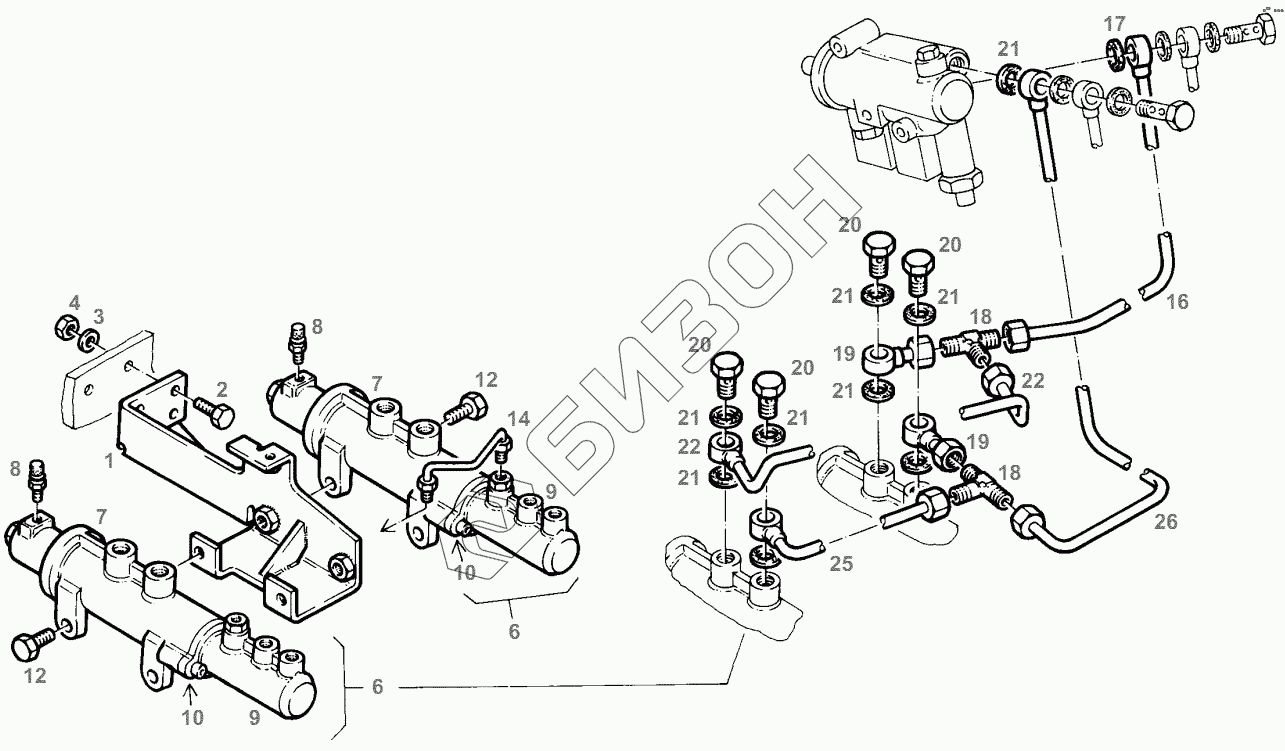

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. BRAKE BOOSTER
1
2
3
4
6
6
7
7
8
8
9
9
10
10
12
12
14
16
16
16
17
18
18
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
22
22
22
22
25
25
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524101070100 | SUPPORT |
Загрузка ...
|
|
| 2 | Х487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | Х450907508000 | DISC |
Загрузка ...
|
|
| 4 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 6 | G524101070091 | BRAKE |
Загрузка ...
|
|
| 7 | F524101070110 | HYDRAULIC BOOSTER |
Загрузка ...
|
|
| 8 | F284100070170 | BREATHER PLUG |
Загрузка ...
|
|
| 9 | F524101070120 | MASTER CYLINDER |
Загрузка ...
|
|
| 10 | F524101070130 | SPACER DISK |
Загрузка ...
|
|
| 12 | Х487531741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 14 | 524101070290 | BALANCE PIPE |
Загрузка ...
|
|
| 16 | Н524101070120 | PRESSURE PIPE |
Загрузка ...
|
|
| 16 | Х596516139000 | GLAND NUT |
Загрузка ...
|
|
| 16 | Х592016102000 | CUTTING RING |
Загрузка ...
|
|
| 17 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 18 | Х592716100000 | T-SOCKET |
Загрузка ...
|
|
| 19 | Н524101070020 | PIPE |
Загрузка ...
|
|
| 19 | Х592016102000 | CUTTING RING |
Загрузка ...
|
|
| 19 | Х596516139000 | GLAND NUT |
Загрузка ...
|
|
| 20 | 205300132010 | HOLLOW SCREW |
Загрузка ...
|
|
| 21 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 22 | Н524101070090 | PRESSURE PIPE |
Загрузка ...
|
|
| 22 | Х592016102000 | CUTTING RING |
Загрузка ...
|
|
| 22 | Х596516139000 | GLAND NUT |
Загрузка ...
|
|
| 25 | Х596516139000 | GLAND NUT |
Загрузка ...
|
|
| 25 | Н524101070040 | PIPE |
Загрузка ...
|
|
| 25 | Х592016102000 | CUTTING RING |
Загрузка ...
|
|
| 26 | Х596516139000 | GLAND NUT |
Загрузка ...
|
|
| 26 | Н524101070060 | PIPE |
Загрузка ...
|
|
| 26 | Х592016102000 | CUTTING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
