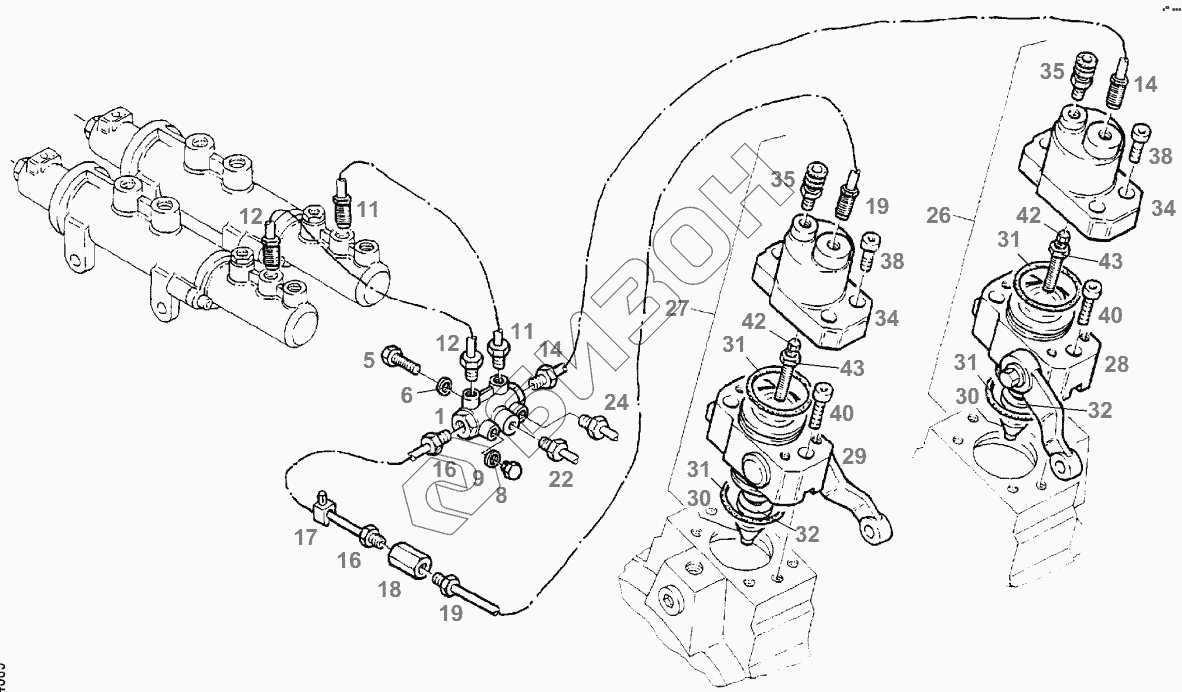

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. ACTUATING CYLINDER
1
5
6
8
9
11
11
12
12
14
14
16
16
17
18
19
19
26
26
27
27
28
29
30
30
31
31
31
31
32
32
34
34
35
35
38
38
40
40
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G524101070130 | AUXIL. CONTROL UNIT |
Загрузка ...
|
|
| 5 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х450006308000 | DISC |
Загрузка ...
|
|
| 8 | Х483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 9 | Х540002478000 | SEALING RING |
Загрузка ...
|
|
| 11 | 524101070140 | BRAKE PIPE |
Загрузка ...
|
|
| 12 | 524101070150 | BRAKE PIPE |
Загрузка ...
|
|
| 14 | 524101070170 | BRAKE PIPE |
Загрузка ...
|
|
| 16 | 524101070180 | BRAKE PIPE |
Загрузка ...
|
|
| 17 | Х668468201000 | CABLE FASTENER |
Загрузка ...
|
|
| 18 | F291100100110 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 19 | 524101070190 | BRAKE PIPE |
Загрузка ...
|
|
| 26 | G524101070112 | WHEEL CYLINDER |
Загрузка ...
|
|
| 26 | F524101070090 | SET OF GASKETS |
Загрузка ...
|
|
| 27 | F524101070090 | SET OF GASKETS |
Загрузка ...
|
|
| 27 | G524101070102 | WHEEL CYLINDER |
Загрузка ...
|
|
| 28 | F524101070160 | CYLINDER LOWER PART |
Загрузка ...
|
|
| 29 | F524101070150 | CYLINDER LOWER PART |
Загрузка ...
|
|
| 30 | F524101070080 | KEY |
Загрузка ...
|
|
| 31 | F822100070040 | O-SEAL |
Загрузка ...
|
|
| 32 | F524101070170 | SEALING RING |
Загрузка ...
|
|
| 34 | F524101070060 | CYLINDER HAED ASSY |
Загрузка ...
|
|
| 35 | F524101070040 | AIR-VENT VALVE |
Загрузка ...
|
|
| 38 | Х485007305000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 40 | Х485013606000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 42 | F524101070140 | THREADED PIN |
Загрузка ...
|
|
| 43 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
