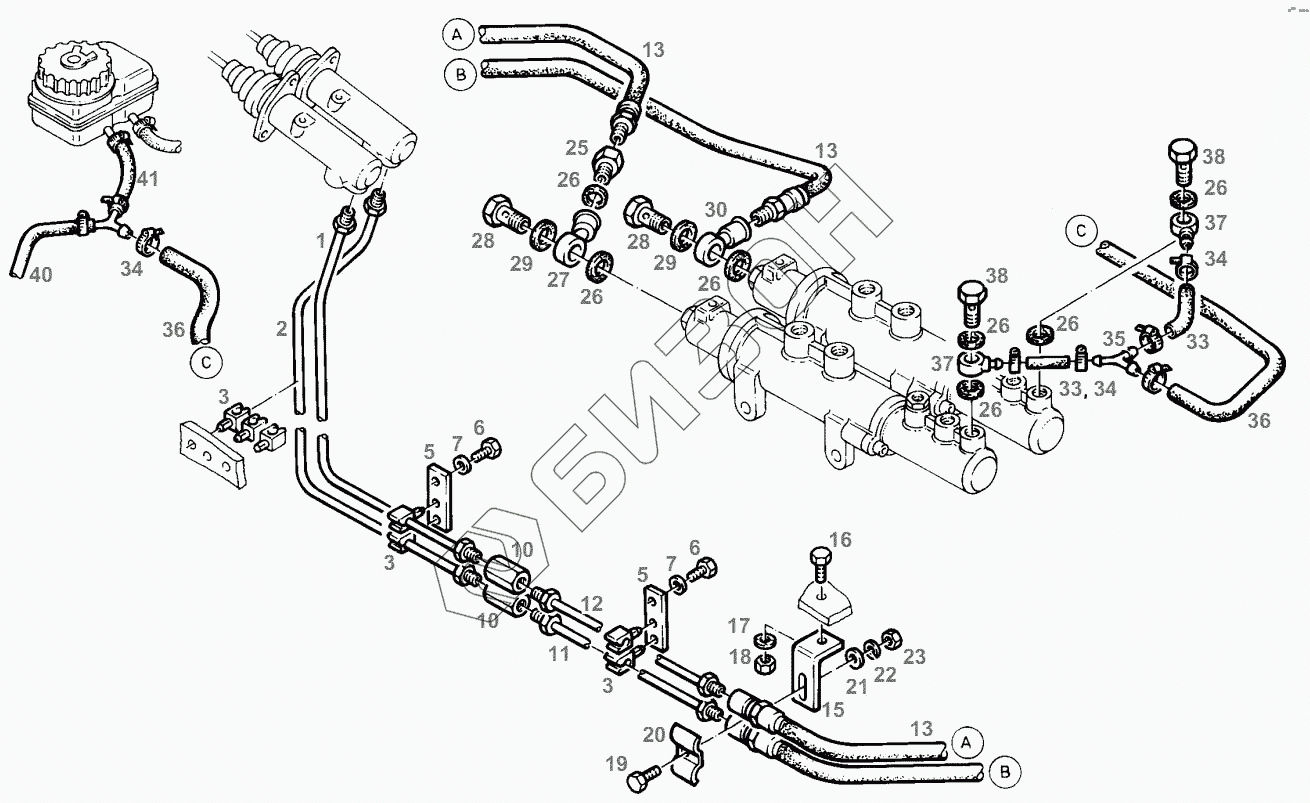

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. BRAKE HYDRAULIC
1
2
3
3
3
5
5
6
6
7
7
10
10
11
12
13
13
13
15
16
17
18
19
20
21
22
23
25
26
26
26
26
26
26
26
27
28
28
29
29
30
33
33
34
34
34
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524101070200 | BRAKE PIPE |
Загрузка ...
|
|
| 2 | 524101070210 | BRAKE PIPE |
Загрузка ...
|
|
| 3 | Х668468201000 | CABLE FASTENER |
Загрузка ...
|
|
| 5 | 385900905010 | SHACKLE |
Загрузка ...
|
|
| 6 | Х495320005000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 7 | Х450006308000 | DISC |
Загрузка ...
|
|
| 10 | F291100100110 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 11 | 524101070220 | BRAKE PIPE |
Загрузка ...
|
|
| 12 | 524101070230 | BRAKE PIPE |
Загрузка ...
|
|
| 13 | Н822100100030 | BRAKE HOSE |
Загрузка ...
|
|
| 15 | 816810020060 | RETAINING ANGLE |
Загрузка ...
|
|
| 16 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 18 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 19 | Х487521241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 21 | Х454305108000 | DISC |
Загрузка ...
|
|
| 22 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 23 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | F238108340070 | SCREW CONNECTOR |
Загрузка ...
|
|
| 26 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 27 | Х596030100000 | RING ADAPTER |
Загрузка ...
|
|
| 28 | F281800570050 | HOLLOW SCREW |
Загрузка ...
|
|
| 29 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 30 | F281800570040 | RING ADAPTER |
Загрузка ...
|
|
| 33 | Х604173000980 | PRESSURE HOSE |
Загрузка ...
|
|
| 34 | Х458780000000 | HOSE CLIP |
Загрузка ...
|
|
| 35 | Х590397000000 | HOSE CONNECT.SOCKET |
Загрузка ...
|
|
| 36 | Х604173000980 | PRESSURE HOSE |
Загрузка ...
|
|
| 37 | F821101101010 | RING ADAPTER |
Загрузка ...
|
|
| 38 | F139110340110 | HOLLOW SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
