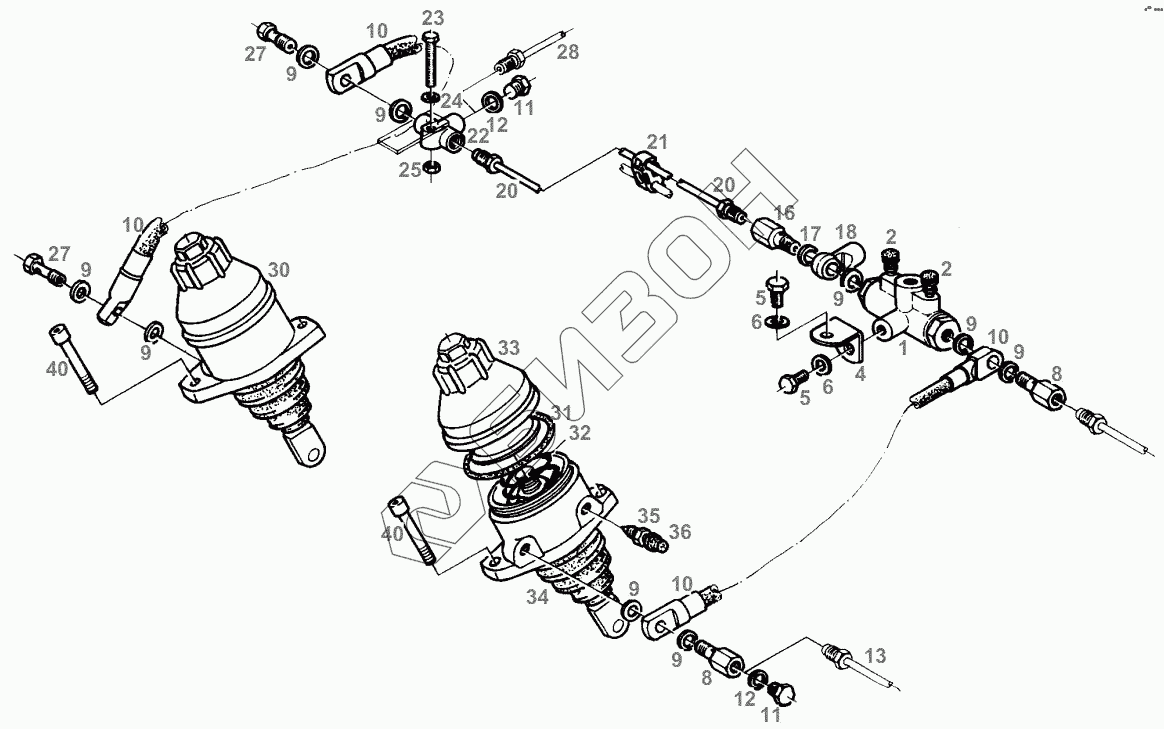

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. BRAKE HYDRAULIC
1
2
2
4
5
5
6
6
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
12
12
16
17
18
20
20
21
22
23
24
25
27
27
30
30
31
31
32
33
34
35
36
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F281100070010 | AUXIL. CONTROL UNIT |
Загрузка ...
|
|
| 2 | F281100070080 | AIR-VENT VALVE |
Загрузка ...
|
|
| 4 | 199204060040 | BRACKET |
Загрузка ...
|
|
| 5 | Х487527441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х450006308000 | DISC |
Загрузка ...
|
|
| 8 | 345880020090 | HOLLOW SCREW |
Загрузка ...
|
|
| 9 | Х540003078000 | SEALING RING |
Загрузка ...
|
|
| 10 | Н308100070010 | BRAKE HOSE |
Загрузка ...
|
|
| 11 | Х494203000000 | LOCK SCREW |
Загрузка ...
|
|
| 12 | Х540002478000 | SEALING RING |
Загрузка ...
|
|
| 16 | 186883020050 | HOLLOW SCREW |
Загрузка ...
|
|
| 17 | Х540003278000 | SEALING RING |
Загрузка ...
|
|
| 18 | F238108340120 | RING ADAPTER |
Загрузка ...
|
|
| 20 | 524100070280 | BRAKE PIPE |
Загрузка ...
|
|
| 21 | Х668468001000 | CABLE FASTENER |
Загрузка ...
|
|
| 22 | F281100070020 | DISTRIBUTOR |
Загрузка ...
|
|
| 23 | Х487521241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 24 | Х450005108000 | DISC |
Загрузка ...
|
|
| 25 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 27 | F178100070010 | HOLLOW SCREW |
Загрузка ...
|
|
| 30 | G524100070050 | ACTUATING CYLINDER |
Загрузка ...
|
|
| 30 | F198104070080 | REPAIR KIT |
Загрузка ...
|
|
| 31 | F178107070020 | O-RING |
Загрузка ...
|
|
| 31 | X454108702000 | DOMED WASHER |
Загрузка ...
|
|
| 32 | F198104070090 | PRESSURE SPRING |
Загрузка ...
|
|
| 33 | F178107070060 | CAP |
Загрузка ...
|
|
| 34 | X566667000000 | BELLOWS |
Загрузка ...
|
|
| 35 | F284100070170 | BREATHER PLUG |
Загрузка ...
|
|
| 36 | F178101070090 | DUST GUARD CAP |
Загрузка ...
|
|
| 40 | X485008705000 | CYLIND. HEAD SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
