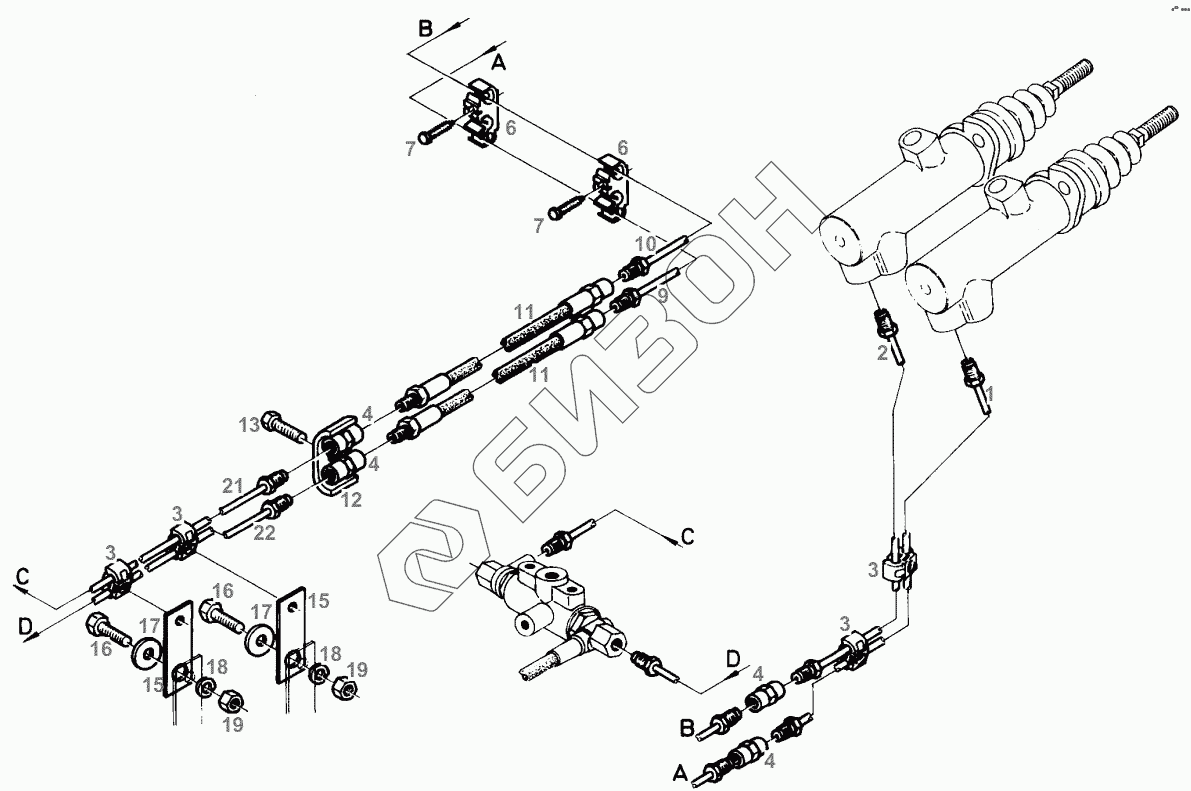

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. BRAKE HYDRAULIC
1
2
3
3
3
3
4
4
4
4
6
6
7
7
9
10
11
11
12
13
15
15
16
16
17
17
18
18
19
19
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524100070200 | BRAKE PIPE |
Загрузка ...
|
|
| 2 | 524100070210 | BRAKE PIPE |
Загрузка ...
|
|
| 3 | Х668468001000 | CABLE FASTENER |
Загрузка ...
|
|
| 4 | 395100070650 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 6 | Х668460100000 | SUPPORT |
Загрузка ...
|
|
| 7 | Х495308901000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 9 | 524100070220 | BRAKE PIPE |
Загрузка ...
|
|
| 10 | 524100070230 | BRAKE PIPE |
Загрузка ...
|
|
| 11 | Н395100070050 | BRAKE HOSE |
Загрузка ...
|
|
| 12 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 13 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 15 | 291100070490 | SHACKLE |
Загрузка ...
|
|
| 16 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | Х454306308000 | DISC |
Загрузка ...
|
|
| 18 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 19 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | 524100070240 | BRAKE PIPE |
Загрузка ...
|
|
| 22 | 524100070250 | BRAKE PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
