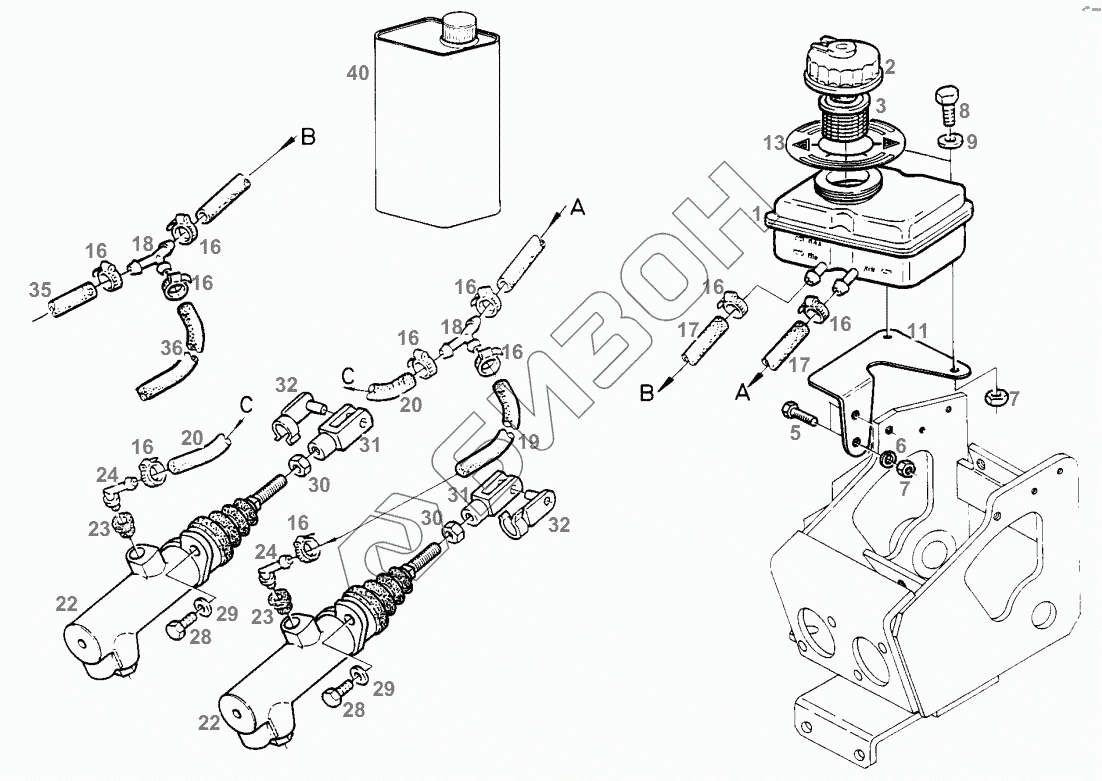

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. MASTER BRAKE CYLIND.
1
2
3
5
6
7
7
8
9
11
13
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
20
20
22
22
22
22
23
23
24
24
28
28
29
29
30
30
31
31
32
32
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G822100070071 | DOUBLE TANK |
Загрузка ...
|
|
| 2 | F822100070080 | COVER |
Загрузка ...
|
|
| 3 | F291100070060 | STRAINER SLEEVE |
Загрузка ...
|
|
| 5 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 7 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 8 | Х487520641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х450005108000 | DISC |
Загрузка ...
|
|
| 11 | 524101070500 | SUPPORT |
Загрузка ...
|
|
| 13 | 524100100250 | MARKING PLATE |
Загрузка ...
|
|
| 16 | Х458780000000 | HOSE CLIP |
Загрузка ...
|
|
| 17 | Х604173000980 | PRESSURE HOSE |
Загрузка ...
|
|
| 18 | Х590397000000 | HOSE CONNECT.SOCKET |
Загрузка ...
|
|
| 19 | Х604173000980 | PRESSURE HOSE |
Загрузка ...
|
|
| 20 | Х604173000980 | PRESSURE HOSE |
Загрузка ...
|
|
| 22 | G822100070030 | MASTER BRAKE CYLIND. |
Загрузка ...
|
|
| 22 | F822100070070 | REPAIR KIT |
Загрузка ...
|
|
| 22 | G524101070120 | MASTER BRAKE CYLIND. |
Загрузка ...
|
|
| 23 | F281100100140 | RUBBER PLUG |
Загрузка ...
|
|
| 24 | Х820410056030 | KNEE |
Загрузка ...
|
|
| 28 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 29 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 30 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 31 | Х410124600000 | FORK CONNECTION |
Загрузка ...
|
|
| 32 | Х407202001000 | BOLT |
Загрузка ...
|
|
| 40 | Х902011622000 | HYDRAULIC OIL |
Загрузка ...
|
