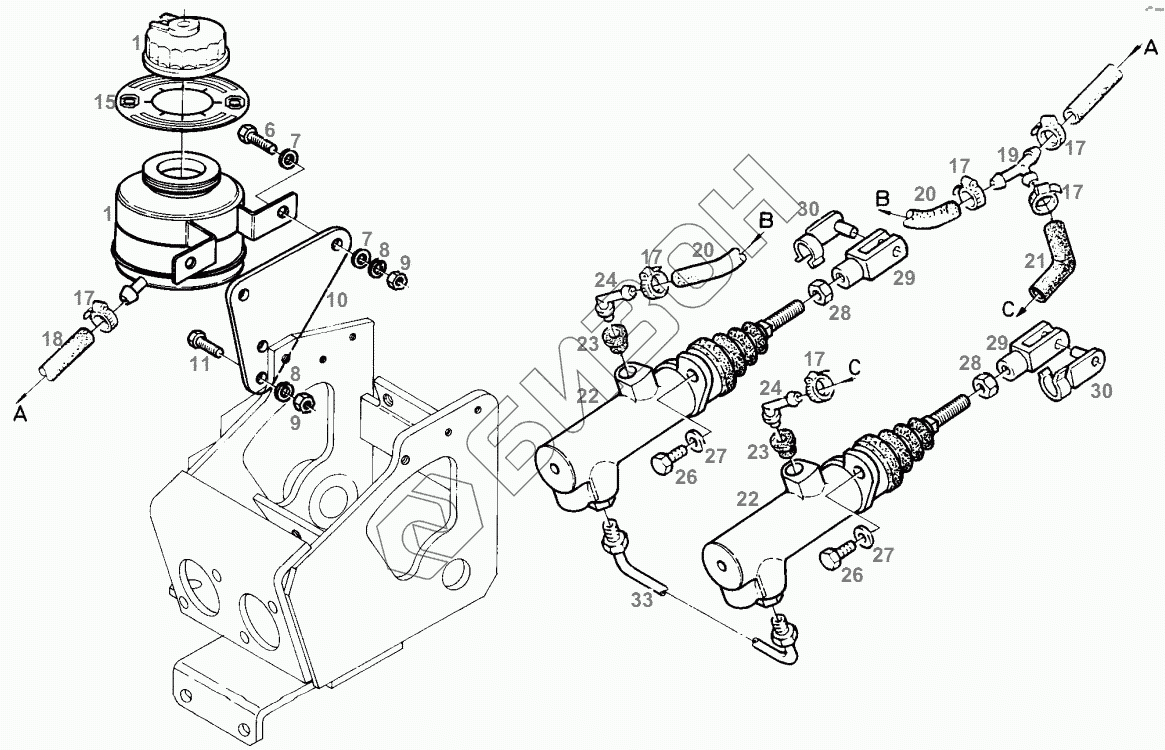

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. MASTER BRAKE CYLIND.
1
1
6
7
7
8
8
9
9
10
11
15
17
17
17
17
17
17
18
19
20
20
21
22
22
22
23
23
24
24
26
26
27
27
28
28
29
29
30
30
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G524100070030 | EXPANSION TANK |
Загрузка ...
|
|
| 6 | Х487520641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | Х450005108000 | DISC |
Загрузка ...
|
|
| 8 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 9 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | 524100070100 | SHEET METAL |
Загрузка ...
|
|
| 11 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 15 | 524100070110 | MARKING PLATE |
Загрузка ...
|
|
| 17 | Х458780000000 | HOSE CLIP |
Загрузка ...
|
|
| 18 | Х604110100200 | PRESSURE HOSE |
Загрузка ...
|
|
| 19 | Х590397000000 | HOSE CONNECT.SOCKET |
Загрузка ...
|
|
| 20 | Х604110100200 | PRESSURE HOSE |
Загрузка ...
|
|
| 21 | 198104070260 | ELBOW |
Загрузка ...
|
|
| 22 | G312100070050 | MASTER BRAKE CYLIND. |
Загрузка ...
|
|
| 22 | F198104070070 | REPAIR KIT |
Загрузка ...
|
|
| 23 | F281100100140 | RUBBER PLUG |
Загрузка ...
|
|
| 24 | X820410056030 | KNEE |
Загрузка ...
|
|
| 26 | X487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | X521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 28 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 29 | X410124600000 | FORK CONNECTION |
Загрузка ...
|
|
| 30 | X407202001000 | BOLT |
Загрузка ...
|
|
| 33 | 822100070500 | BALANCE PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
