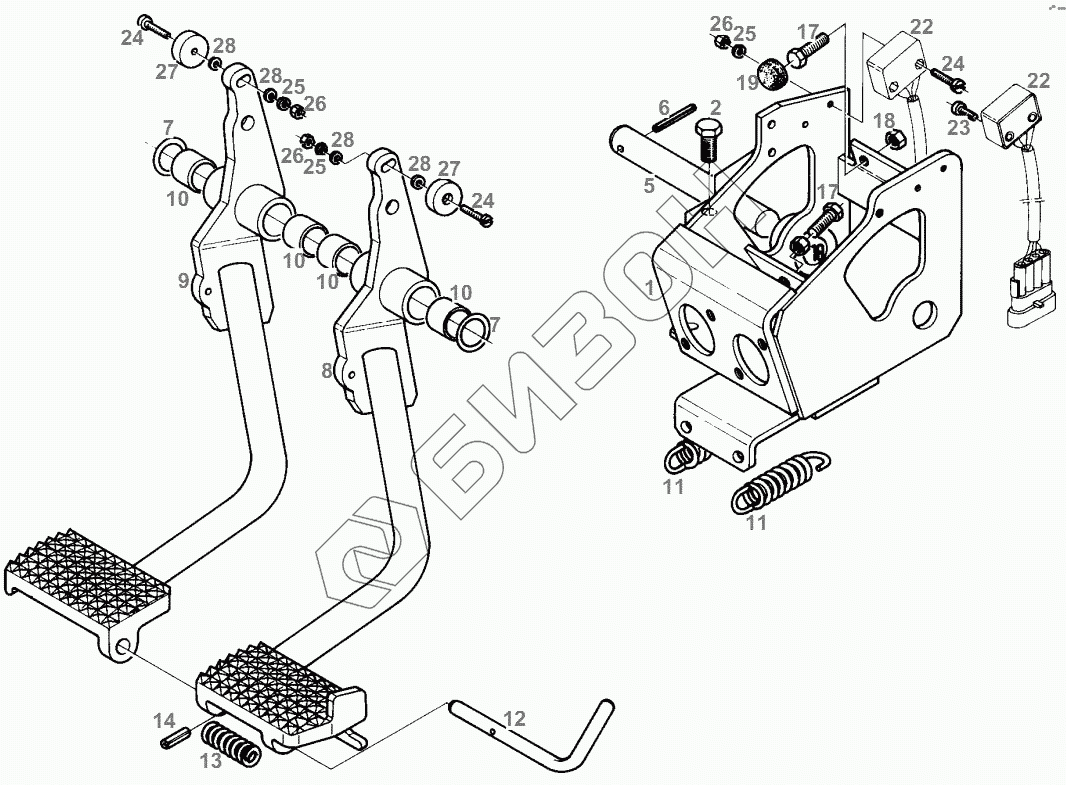

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FOOT BRAKE ACTUATING
1
2
5
6
7
7
7
7
8
9
10
10
10
10
10
11
11
11
12
13
14
17
17
18
19
23
24
24
24
25
25
25
26
26
26
27
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524101070150 | BRACKET |
Загрузка ...
|
|
| 2 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 5 | 716150070460 | AXLE |
Загрузка ...
|
|
| 6 | Х500622046000 | SP-PIN |
Загрузка ...
|
|
| 7 | Х534636946000 | SHIM |
Загрузка ...
|
|
| 7 | Х534637146000 | SHIM |
Загрузка ...
|
|
| 8 | Н524101070161 | BRAKE PEDAL |
Загрузка ...
|
|
| 9 | Н524101070170 | BRAKE PEDAL |
Загрузка ...
|
|
| 10 | Х605009000000 | BRACKET BUSHING |
Загрузка ...
|
|
| 10 | Х609535100000 | BRACKET BUSHING |
Загрузка ...
|
|
| 11 | 140100100050 | TENSION SPRING |
Загрузка ...
|
|
| 11 | Х699415700000 | TENSION SPRING |
Загрузка ...
|
|
| 12 | 822100070180 | LOCKING BOLT |
Загрузка ...
|
|
| 13 | Х699308300000 | PRESSURE SPRING |
Загрузка ...
|
|
| 14 | Х500615346000 | SP-PIN |
Загрузка ...
|
|
| 17 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 19 | 178109100050 | BUFFER |
Загрузка ...
|
|
| 23 | Х485000305000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 24 | Х461717939000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 25 | Х520802201000 | SPRING RING |
Загрузка ...
|
|
| 26 | Х428201839000 | HEXAGON NUT |
Загрузка ...
|
|
| 27 | Х830120050000 | MAGNET |
Загрузка ...
|
|
| 28 | Х450003308000 | DISC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
